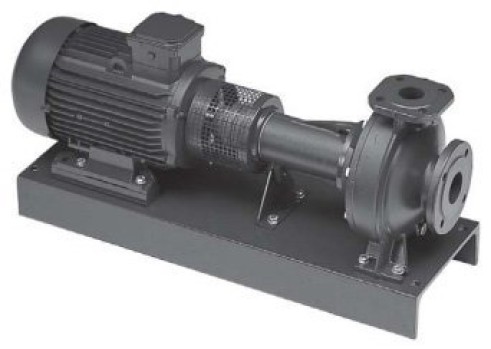

Горизонтальные центробежные насосы смонтированные на станине, FNF 80-200/220 400D Арт. 0000139969

Горизонтальные центробежные насосы смонтированные на станине, FNF 80-200/220 400D Арт. 0000139969
FNF Моноблочная конструкция с адаптером, гибкой муфтой и фиксирующей станиной основанием.
По запросу

Описание

Горизонтальные центробежные насосы смонтированные на станине, FNF 80-200/220 400D Арт. 0000139969

Насос FN - центробежный электронасос с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК FN 2900 об/мин и FN 1450 об/мин

Горизонтальные центробежные насосы смонтированные на станине, FNF 80-200/220 400D Арт. 0000139969

НАСОС

  • Подача до 650 м3/ч, 2-х полюсные. До 700 м3/ч, 4-х полюсные
  • Напор до 100 м, 2-х полюсные. До 60 м, 4-х полюсные
  • Температура перекачиваемой жидкости
    • -10°C до +85°C для FN 32, 40, 50, 65,80 стандартного исполнения
    • -10°C до +120°C для FN 100, 125,150 стандартного исполнения
    • По запросу, -20°C до +120°C для FN32, 40, 50, 65, 80
    • По запросу, до +140°C для FN100,125, 150
  • Максимальное рабочее давление:
    1. 12 бар (PN 12) до FN80
    2. PN 16 для FN100, 125, 150
  • Максимальное давление корпуса насоса 12 бар для диапазона температур до 120°C, 10 бар для диапазона температур от 120°C до 140°C
  • Упорные кольца перед и за рабочим колесом, выполнены из нержавеющей стали AISI 316L вплоть до моделей FN80 (за исключением моделей 65-315 и 80-315).
  • Торцевое уплотнение в соответствии с EN12756 (в прошлом DIN 24960)
  • Торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FN 32, 40, 50, 65, 80 (кроме моделей 65-315 и 80-315)
  • Паз для фиксирующей шпонки торцевого уплотнения в моделях FN32, 40, 50, 65, 80 (в моделях 65-315 и 80-315 исключен)
  • Вращение против часовой стрелки, если смотреть на насос со всасывающей стороны патрубка
  • Рабочее колесо: выполнено из нержавеющей стали AISI 316L с использованием лазерной сварки для моделей 32, 40, 50, 65-125, из чугуна для моделей 65-160, 65-200, 65-250, 65-315, 80, 100, 125, 150
  • Бронзовое рабочее колесо - по запросу (стандартно все модели осна щаются нержавеющим или чугунным рабочим колесом)

ДВИГАТЕЛЬ

  • С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
  • Стандартные двигатели производятся на заводе ESPA: 4-х полюсные версии до 7.5 кВт (включительно), 2-х полюсные версии до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
  • Двигатели ESPA для наружного использования по значению КПД, относятся ко 2 классу эффективности.
  • Степень защиты IP55
  • Класс изоляции F
  • Режим работы в соответствии с EN 60034-1
  • Длительный режим работы.
  • Максимальная температура окружающей среды: +40°C.
  • Сливное отверстие для удаления конденсата на всех двигателях ESPA.
  • Стандартное напряжение:
  • Однофазное исполнение: 220-240 В, 50 Гц.
  • Трехфазное исполнение: 220-240/380-415 В, 50 Гц для мощностей до 3 кВт, 380-415/660-690 В, 50 Гц для мощностей свыше 3 кВт

КОНСТРУКЦИЯ

  • Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
  • Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
  • Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
  • Выдвигаемая сзади конструкция (рабочее колесо, адаптер и двигатель извлекаются без отсоединения корпуса насоса от трубопровода ).

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА
Имеется три различных вида соединения двигателя с муфтой насоса:

  1. FN Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя.
  2. FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
  3. FNF с адаптером, гибкой муфтой и фиксирующей станиной основанием.
  4. Насос со свободным валом и исполнение с муфтой с проставком.

ПОКРАСКА

  1. Тип краски: эпоксидная катионоактивная эмаль на основе, пригодна для контактирования с питьевой водой (BS 6920).
  2. Способ покраски: Катафорез, используя погружение в катафорезную емкость и последующую полимеризацию в печи при +180°С
  3. Толщина слоя краски: 20±2µм (микрон)

ПРИНАДЛЕЖНОСТИПО ЗАПРОСУ

  1. Ответные фланцы из нержавеющей стали AISI 316 или оцинкованого железа.
  2. Промежуточные фланцы с возможностью подсоединения манометра.
  3. Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота.
  • Специальные материалы для торцевого и щелевого уплотнений.
  • Модели с воздушным клапаном.
  • Модели с внешним флюсованием торцевого уплотнения.
  • Двигатели, адаптированные к жаркой и влажной окружающей среде.
  • Модели FNF с гибкой и разделительной муфтой.
  • Дизельные приводы.
  • Исполнение с бронзовым рабочим колесом.

СЕРИЯ FN – 2FN - FNS - FNF ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ



ТИП НАСОСА

P2 kW

P2 HP

l/min

0

800

900

1200

1400

1500

1800

2000

2300

3000

3000

m3/h

0

48

54

72

84

90

108

120

138

180

180

65-125/40

4

5.5



19

17.3

16.8

14.5

13

11.8











65-125/55

5.5

7.5



23

21.3

20.9

19

17.5

16.7

13.7









65-125/75

7.5

10



27

26

25.6

24.5

23

22.5

20

18







65-160/**

**

**



33



31.5

30

28

27.1

24

21.5







65-160/110

11

15



36



34.5

33

31.5

30.8

28

25.5







65-160/150

15

20



42



41

40

38.5

37.8

35

33

29.5





65-200/150

15

20



45



45.5

43

41

40.2

36.5

34







65-200/185

18.5

25



52



52

51

49

48

44.5

42







65-200/220

22

30



59



59.5

58

56

55

52

49.5

44.5





65-250/220

22

30



62



61

58

56

54

48.5

44







65-250/300

30

40



76



74.5

73

71

69

64

61

54





65-250/370

37

50



90



88

86

84

83

78

75

68





80-160/110

11

15



27









27.3

26

24.5

22.5

16



80-160/150

15

20



33









32.5

31

30

28

22

16.5

80-160/185

18.5

25



39









38

36.5

35.5

34

28.5

23.3

80-200/220

22

30



48









47

45

43.5

41

32.5

24.5

80-200/300

30

40



60









59.5

58

57

54.5

47

40.5

80-250/370

37

50



71









70

67

65

61

49

38

80-250/450

45

61



80









80.5

78

76

73

62

51

80-250/550

55

75



92









93

91

90

87

77

68

* Также имеются однофазные исполнения (FNM)
** /92 = 9.2 кВт FN **/110 = 11 кВт – 15 кВт FNS

СЕРИЯ FNF СМОНТИРОВАННАЯ НА СТАНИНЕ РАЗМЕРЫ И ВЕС

Горизонтальные центробежные насосы смонтированные на станине, FNF 80-200/220 400D Арт. 0000139969

ТИП НАСОСА

РАЗМЕРЫ (мм)

s
ПОД
БОЛТЫ

ВЕС
кг

ВИД
МУФТЫ

DNM

DNA

A

В1

В2

L1

L2

L3

G

M

H1

Н2

H max

FNF 80-160/110

80

100

125

500

550

1086

850

1090

120

75

270

225

514

М14

202

С2

FNF 80-160/150

80

100

125

500

550

1086

850

1090

120

75

270

225

514

М14

212

С2

FNF 80-160/185

80

100

125

500

550

1130

850

1090

120

75

270

225

514

М14

233

С2

FNF 80-200/220

80

100

125

650

700

1246

1110

1350

120

75

275

250

528

М18

245

D2

FNF 80-200/300

80

100

125

650

700

1321

1110

1350

120

75

305

250

578

М18

285

Е1

FNF 80-250/370

80

100

125

650

700

1321

1110

1350

120

90

305

280

578

М18

305

Е1

FNF 80-250/450

80

100

125

650

700

1398

1110

1350

120

90

360

280

653

М18

365

Е1

FNF 80-250/550

80

100

125

710

765

1428

1290

1500

130

90

385

280

678

М24

400

F1
