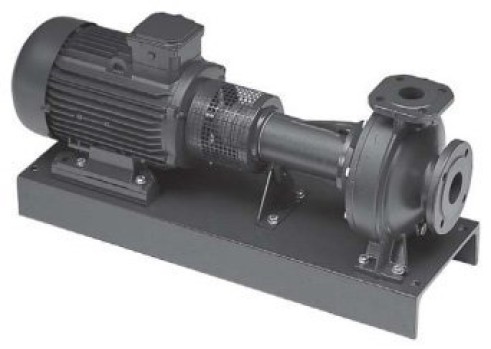

Горизонтальные центробежные насосы смонтированные на станине, FNF 32-160/15 230/400 Арт. 0000139886

Горизонтальные центробежные насосы смонтированные на станине, FNF 32-160/15 230/400 Арт. 0000139886
FNF Моноблочная конструкция с адаптером, гибкой муфтой и фиксирующей станиной основанием.
По запросу

Описание

Горизонтальные центробежные насосы смонтированные на станине, FNF 32-160/15 230/400 Арт. 0000139886

Насос FN - центробежный электронасос с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК FN 2900 об/мин и FN 1450 об/мин

Горизонтальные центробежные насосы смонтированные на станине, FNF 32-160/15 230/400 Арт. 0000139886

НАСОС

  • Подача до 650 м3/ч, 2-х полюсные. До 700 м3/ч, 4-х полюсные
  • Напор до 100 м, 2-х полюсные. До 60 м, 4-х полюсные
  • Температура перекачиваемой жидкости
    • -10°C до +85°C для FN 32, 40, 50, 65,80 стандартного исполнения
    • -10°C до +120°C для FN 100, 125,150 стандартного исполнения
    • По запросу, -20°C до +120°C для FN32, 40, 50, 65, 80
    • По запросу, до +140°C для FN100,125, 150
  • Максимальное рабочее давление:
    1. 12 бар (PN 12) до FN80
    2. PN 16 для FN100, 125, 150
  • Максимальное давление корпуса насоса 12 бар для диапазона температур до 120°C, 10 бар для диапазона температур от 120°C до 140°C
  • Упорные кольца перед и за рабочим колесом, выполнены из нержавеющей стали AISI 316L вплоть до моделей FN80 (за исключением моделей 65-315 и 80-315).
  • Торцевое уплотнение в соответствии с EN12756 (в прошлом DIN 24960)
  • Торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FN 32, 40, 50, 65, 80 (кроме моделей 65-315 и 80-315)
  • Паз для фиксирующей шпонки торцевого уплотнения в моделях FN32, 40, 50, 65, 80 (в моделях 65-315 и 80-315 исключен)
  • Вращение против часовой стрелки, если смотреть на насос со всасывающей стороны патрубка
  • Рабочее колесо: выполнено из нержавеющей стали AISI 316L с использованием лазерной сварки для моделей 32, 40, 50, 65-125, из чугуна для моделей 65-160, 65-200, 65-250, 65-315, 80, 100, 125, 150
  • Бронзовое рабочее колесо - по запросу (стандартно все модели осна щаются нержавеющим или чугунным рабочим колесом)

ДВИГАТЕЛЬ

  • С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
  • Стандартные двигатели производятся на заводе ESPA: 4-х полюсные версии до 7.5 кВт (включительно), 2-х полюсные версии до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
  • Двигатели ESPA для наружного использования по значению КПД, относятся ко 2 классу эффективности.
  • Степень защиты IP55
  • Класс изоляции F
  • Режим работы в соответствии с EN 60034-1
  • Длительный режим работы.
  • Максимальная температура окружающей среды: +40°C.
  • Сливное отверстие для удаления конденсата на всех двигателях ESPA.
  • Стандартное напряжение:
  • Однофазное исполнение: 220-240 В, 50 Гц.
  • Трехфазное исполнение: 220-240/380-415 В, 50 Гц для мощностей до 3 кВт, 380-415/660-690 В, 50 Гц для мощностей свыше 3 кВт

КОНСТРУКЦИЯ

  • Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
  • Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
  • Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
  • Выдвигаемая сзади конструкция (рабочее колесо, адаптер и двигатель извлекаются без отсоединения корпуса насоса от трубопровода ).

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА
Имеется три различных вида соединения двигателя с муфтой насоса:

  1. FN Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя.
  2. FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
  3. FNF с адаптером, гибкой муфтой и фиксирующей станиной основанием.
  4. Насос со свободным валом и исполнение с муфтой с проставком.

ПОКРАСКА

  1. Тип краски: эпоксидная катионоактивная эмаль на основе, пригодна для контактирования с питьевой водой (BS 6920).
  2. Способ покраски: Катафорез, используя погружение в катафорезную емкость и последующую полимеризацию в печи при +180°С
  3. Толщина слоя краски: 20±2µм (микрон)

ПРИНАДЛЕЖНОСТИПО ЗАПРОСУ

  1. Ответные фланцы из нержавеющей стали AISI 316 или оцинкованого железа.
  2. Промежуточные фланцы с возможностью подсоединения манометра.
  3. Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота.
  • Специальные материалы для торцевого и щелевого уплотнений.
  • Модели с воздушным клапаном.
  • Модели с внешним флюсованием торцевого уплотнения.
  • Двигатели, адаптированные к жаркой и влажной окружающей среде.
  • Модели FNF с гибкой и разделительной муфтой.
  • Дизельные приводы.
  • Исполнение с бронзовым рабочим колесом.

СЕРИЯ FN – 2FN - FNS - FNF ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2
kW

P2
HP

l/min

0

100

150

250

300

400

450

600

700

800

900

1200

1400

1500

m3/h

0

6

9

15

18

24

27

36

42

48

54

72

84

90

32-125/07*

0.75

1



16.9



14.6

11

8.7



















32-125/11*

1.1

1.5



21.9



19.6

16.3

14.2

9

















32-160/15*

1.5

2



27.3



24.5

20.5

17.8

11

















32-160/22*

2.2

3



34.7



32

28

25.3

18.8

15















32-200/30

3

4



44.2



39.8

35.2

32.2

24.6

19.8















32-200/40

4

5.5



54.4



50

45

41.9

34.6

30.3















32-250/55

5.5

7.5



79

74.7

71

62

56

37

















32-250/75

7.5

10



99

95.3

92

83

76

58

















40-125/11*

1.1

1.5



14.5







13

11.3

10.1

5.8













40-125/15*

1.5

2



18.1







16.7

15

13.9

9.6

6











40-125/22*

2.2

3



24.5







23

21

20.1

15.8

12.3

8.2









40-160/30

3

4



31.5







29.4

27.5

26.1

21.5

17.4











40-160/40

4

5.5



38







36.2

34

33

28.5

24.5

20.1









40-200/55

5.5

7.5



46.5







44

41.5

40.2

34.5

29.5











40-200/75

7.5

10



57







54

52

50

45.5

41

36.1









40-250/**

**

**



64







59

56

55

49

45

39.5









40-250/110

11

15



72







67.5

65

63

57

52

47









40-250/150

15

20



85







80

77

75

70

65

60









50-125/22*

2.2

3



17













15.1

14

12.8

11.4

6.2





50-125/30

3

4



20













18.8

18

16.9

15.6

10.5





50-125/40

4

5.5



24













23.1

22.5

21.5

20.3

15.8

11.8



50-160/55

5.5

7.5



32













30.6

29.5

28

26.6

20.5

14.8



50-160/75

7.5

10



40













38

37

36

34.4

29

24

21

50-200/**

**

**



50.5













46.8

45

43

40.9

32.5

25.7



50-200/110

11

15



58













54

53

50

48.3

40

33

29

50-250/150

15

20



68













64

63

61

59

50

41



50-250/185

18.5

25



77













73

72

70

68

60

52

47

50-250/220

22

30



86













82.5

81

80

78

70

61

57


* Также имеются однофазные исполнения (FNM)
** /92 = 9.2 кВт FN **/110 = 11 кВт – 15 кВт FNS

СЕРИЯ FNF СМОНТИРОВАННАЯ НА СТАНИНЕ РАЗМЕРЫ И ВЕС

Горизонтальные центробежные насосы смонтированные на станине, FNF 32-160/15 230/400 Арт. 0000139886

ТИП НАСОСА

РАЗМЕРЫ (мм)

s
ПОД
БОЛТЫ

ВЕС
кг

ВИД
МУФТЫ

DNM

DNA

A

В1

В2

L1

L2

L3

G

M

H1

Н2

H max

FNF 32-125/07

32

50

80

400

450

744

530

850

120

60

202

140

342

М10

61

А2

FNF 32-125/11

32

50

80

400

450

744

530

850

120

60

202

140

342

М10

69

А2

FNF 32-160/15

32

50

80

400

450

773

530

850

120

60

222

160

382

М10

71

A3

FNF 32-160/22

32

50

80

400

450

773

530

850

120

60

222

160

382

М10

73

A3

FNF 32-200/30

32

50

80

400

450

809

530

850

120

60

250

180

430

М10

92

В1

FNF 32-200/40

32

50

80

400

450

832

530

850

120

60

250

180

430

М10

96

В1
