FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
По запросу

Описание

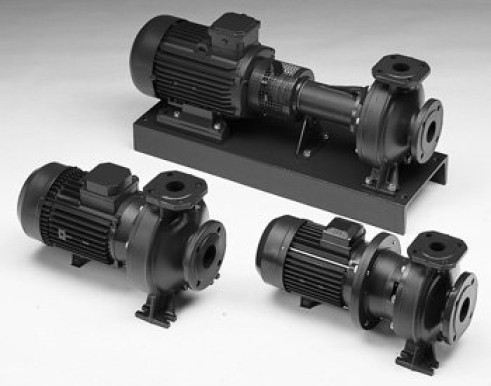

Насос FN - центробежный электронасос с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК FN 2900 об/мин и FN 1450 об/мин

НАСОС

  • Подача до 650 м3/ч, 2-х полюсные. До 700 м3/ч, 4-х полюсные
  • Напор до 100 м, 2-х полюсные. До 60 м, 4-х полюсные
  • Температура перекачиваемой жидкости
    • -10°C до +85°C для FN 32, 40, 50, 65,80 стандартного исполнения
    • -10°C до +120°C для FN 100, 125,150 стандартного исполнения
    • По запросу, -20°C до +120°C для FN32, 40, 50, 65, 80
    • По запросу, до +140°C для FN100,125, 150
  • Максимальное рабочее давление:
    1. 12 бар (PN 12) до FN80
    2. PN 16 для FN100, 125, 150
  • Максимальное давление корпуса насоса 12 бар для диапазона температур до 120°C, 10 бар для диапазона температур от 120°C до 140°C
  • Упорные кольца перед и за рабочим колесом, выполнены из нержавеющей стали AISI 316L вплоть до моделей FN80 (за исключением моделей 65-315 и 80-315).
  • Торцевое уплотнение в соответствии с EN12756 (в прошлом DIN 24960)
  • Торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FN 32, 40, 50, 65, 80 (кроме моделей 65-315 и 80-315)
  • Паз для фиксирующей шпонки торцевого уплотнения в моделях FN32, 40, 50, 65, 80 (в моделях 65-315 и 80-315 исключен)
  • Вращение против часовой стрелки, если смотреть на насос со всасывающей стороны патрубка
  • Рабочее колесо: выполнено из нержавеющей стали AISI 316L с использованием лазерной сварки для моделей 32, 40, 50, 65-125, из чугуна для моделей 65-160, 65-200, 65-250, 65-315, 80, 100, 125, 150
  • Бронзовое рабочее колесо - по запросу (стандартно все модели осна щаются нержавеющим или чугунным рабочим колесом)

ДВИГАТЕЛЬ

  • С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
  • Стандартные двигатели производятся на заводе ESPA: 4-х полюсные версии до 7.5 кВт (включительно), 2-х полюсные версии до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
  • Двигатели ESPA для наружного использования по значению КПД, относятся ко 2 классу эффективности.
  • Степень защиты IP55
  • Класс изоляции F
  • Режим работы в соответствии с EN 60034-1
  • Длительный режим работы.
  • Максимальная температура окружающей среды: +40°C.
  • Сливное отверстие для удаления конденсата на всех двигателях ESPA.
  • Стандартное напряжение:
  • Однофазное исполнение: 220-240 В, 50 Гц.
  • Трехфазное исполнение: 220-240/380-415 В, 50 Гц для мощностей до 3 кВт, 380-415/660-690 В, 50 Гц для мощностей свыше 3 кВт

КОНСТРУКЦИЯ

  • Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
  • Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
  • Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
  • Выдвигаемая сзади конструкция (рабочее колесо, адаптер и двигатель извлекаются без отсоединения корпуса насоса от трубопровода ).

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА
Имеется три различных вида соединения двигателя с муфтой насоса:

  1. FN Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя.
  2. FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
  3. FNF с адаптером, гибкой муфтой и фиксирующей станиной основанием.
  4. Насос со свободным валом и исполнение с муфтой с проставком.

ПОКРАСКА

  1. Тип краски: эпоксидная катионоактивная эмаль на основе, пригодна для контактирования с питьевой водой (BS 6920).
  2. Способ покраски: Катафорез, используя погружение в катафорезную емкость и последующую полимеризацию в печи при +180°С
  3. Толщина слоя краски: 20±2µм (микрон)

ПРИНАДЛЕЖНОСТИПО ЗАПРОСУ

  1. Ответные фланцы из нержавеющей стали AISI 316 или оцинкованого железа.
  2. Промежуточные фланцы с возможностью подсоединения манометра.
  3. Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота.
  • Специальные материалы для торцевого и щелевого уплотнений.
  • Модели с воздушным клапаном.
  • Модели с внешним флюсованием торцевого уплотнения.
  • Двигатели, адаптированные к жаркой и влажной окружающей среде.
  • Модели FNF с гибкой и разделительной муфтой.
  • Дизельные приводы.
  • Исполнение с бронзовым рабочим колесом.

СЕРИЯ FNS-FNS4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

Горизонтальные центробежные насосы FNS 100-200/370 400/690 Арт. 0000143681

2-Х ПОЛЮСНЫЕ

4-Х ПОЛЮСНЫЕ

FNS100 160/300

FNS4 125 315/220

FNS100 200/300

FNS4 125 315/300

FNS100 200/370

FNS4 150 250/150



FNS4 150 250/185



FNS4 150 250/220



FNS4 150 250/300



FNS4 150 315/300


ПОЗ.

ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

2

Посадочное место для
торцевого уплотнения

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

3

Рабочее колесо

Чугун
Бронза

EN 1561-GJL-250 (JL1040)
EN 1982-CuSn10-C (CC480K)

ASTM Класс 35
UNS C90700

4

Вал с “глухой” муфтой

Нержавеющая сталь

EN 10088-1-X20Cr13 (1.4021)

AISI 420

5

Установочная гайка и
шайба для фиксации
рабочего колеса

Cталь

6

Шпонка

Cталь

EN 10083-1-C45E (1.1191)

-

7

Заглушка заливного и
сливного отверстий

Cталь

8

Уплотнения заливного и
сливного отверстий

Асбестовое свободносинтетическое волокно

9

Отверстия для
подключения манометров

Cталь

10

Торцевое уплотнение

Карбид кремния/Графит/EPDM (в стандартных моделях)

11

Уплотнительные кольца

EPDM (стандартная версия)

12

Адаптер

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

13

Соединительный
адаптер двигателя

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

14

Болты и винты для
крепления корпуса насоса

Сталь





СЕРИЯ FN – 2FN - FNS - FNF ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2 kW

P2
HP

l/min
m3/h

0
0

1333
79.98

1500
90

1667
100

2000
120

2500
150

200
3333

4167
250

5000
300

5833
350

6667
400

8333
500

9167
550

10000
600

10833
650

100-160/185

18.5

25



26.7

26.8

26.6

26

25.8

24.5

21.4

17.4

12.6













100-160/220

22

30



33

33

32.7

32.4

31.6

30

26.6

22.2

16.8













100-160/300

30

40



42.3

42

42

42

41

39

36

31.5

26

19.6











100-200/185

18.5

25



36.4



34.5

34

32.4

29.5

23.2

15.2















100-200/300

30

40



49



48.5

48

47

45

40

33.2

24.6













100-200/370

37

50



56



55.6

55

54

52

48

41

33.2













100-200/450

45

60



61



61

61

60

59

55

49

41

31.6











100-250/300

30

40



54.6





53.3

52

48

41

29.5

14.9













100-250/450

45

60



68.8





68.1

67

65

58

49

36.3













100-250/550

55

75



78.5





78.1

77

75

70

62

49

34











100-250/750

75

100



91.8





91.7

91

89

85

78

68

54











100-250/900

90

120



103





102.8

102

101

97

90

80

66

49









125-200/300

30

40



32.4







30.5

29.1

26.5

23.9

21.4

19

16.2









125-200/450

45

60



47







45.5

44

42

39.2

36.2

32.9

29.4

21







125-200/550

55

75



57.3







55.7

55

53

50

47

44

39.5

29.5

23.5





125-270/750

75

100



64.9









64.6

63

60

57

54

50

40

34.1





125-270/900

90

120



75.1









74.5

73

71

68

65

61

51

46

36.7



125-270/1100

110

150



87.6









86.7

85

83

80

77

74

64

56

47



125-270/1320

132

180



96.8









96.1

94

92

90

87

83

75

69

61

50.7

Горизонтальные центробежные насосы FNS 100-200/370 400/690 Арт. 0000143681

СЕРИЯ FNS РАЗМЕРЫ И ВЕС

ТИП
НАСОСА

РАЗМЕРЫ (мм)

В

H
max

L

К

ВЕС
кг

НАСОС
ПОДСТАВКА

DNM

DNA

A

F

H2

W

X

B1

B2

C

H1

M

M1

M2

N

N1

S

FNS 100-160/220

100

125

125

226

280

78

280

45

48

14

215

137

91

23

240

200

14

411

495

941

143

280

FNS 100-160/300

100

125

125

231

280

91

305



65

20

250

300

235

33

300

250

18

435

530

1016

143

443

FNS 100-200/300

100

125

125

231

280

91

305



65

20

250

300

235

33

300

250

18

405

530

1016

153

435

FNS 100-200/370

100

125

125

231

280

91

305



65

20

250

300

235

33

300

250

18

405

530

1016

153

464
