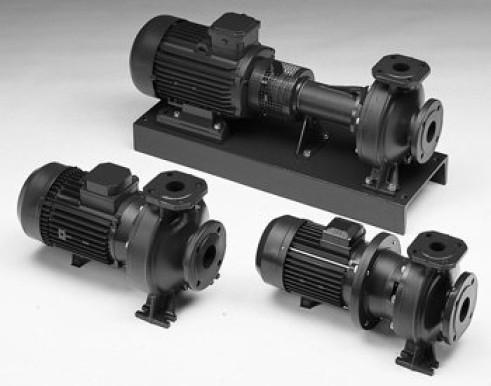

Горизонтальные центробежные насосы FNS 32-125/11 230/400 Арт. 0000140023

Горизонтальные центробежные насосы FNS 32-125/11 230/400 Арт. 0000140023
FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
По запросу

Описание

Насос FN - центробежный электронасос с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК FN 2900 об/мин и FN 1450 об/мин

НАСОС

  • Подача до 650 м3/ч, 2-х полюсные. До 700 м3/ч, 4-х полюсные
  • Напор до 100 м, 2-х полюсные. До 60 м, 4-х полюсные
  • Температура перекачиваемой жидкости
    • -10°C до +85°C для FN 32, 40, 50, 65,80 стандартного исполнения
    • -10°C до +120°C для FN 100, 125,150 стандартного исполнения
    • По запросу, -20°C до +120°C для FN32, 40, 50, 65, 80
    • По запросу, до +140°C для FN100,125, 150
  • Максимальное рабочее давление:
    1. 12 бар (PN 12) до FN80
    2. PN 16 для FN100, 125, 150
  • Максимальное давление корпуса насоса 12 бар для диапазона температур до 120°C, 10 бар для диапазона температур от 120°C до 140°C
  • Упорные кольца перед и за рабочим колесом, выполнены из нержавеющей стали AISI 316L вплоть до моделей FN80 (за исключением моделей 65-315 и 80-315).
  • Торцевое уплотнение в соответствии с EN12756 (в прошлом DIN 24960)
  • Торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FN 32, 40, 50, 65, 80 (кроме моделей 65-315 и 80-315)
  • Паз для фиксирующей шпонки торцевого уплотнения в моделях FN32, 40, 50, 65, 80 (в моделях 65-315 и 80-315 исключен)
  • Вращение против часовой стрелки, если смотреть на насос со всасывающей стороны патрубка
  • Рабочее колесо: выполнено из нержавеющей стали AISI 316L с использованием лазерной сварки для моделей 32, 40, 50, 65-125, из чугуна для моделей 65-160, 65-200, 65-250, 65-315, 80, 100, 125, 150
  • Бронзовое рабочее колесо - по запросу (стандартно все модели осна щаются нержавеющим или чугунным рабочим колесом)

ДВИГАТЕЛЬ

  • С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
  • Стандартные двигатели производятся на заводе ESPA: 4-х полюсные версии до 7.5 кВт (включительно), 2-х полюсные версии до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
  • Двигатели ESPA для наружного использования по значению КПД, относятся ко 2 классу эффективности.
  • Степень защиты IP55
  • Класс изоляции F
  • Режим работы в соответствии с EN 60034-1
  • Длительный режим работы.
  • Максимальная температура окружающей среды: +40°C.
  • Сливное отверстие для удаления конденсата на всех двигателях ESPA.
  • Стандартное напряжение:
  • Однофазное исполнение: 220-240 В, 50 Гц.
  • Трехфазное исполнение: 220-240/380-415 В, 50 Гц для мощностей до 3 кВт, 380-415/660-690 В, 50 Гц для мощностей свыше 3 кВт

КОНСТРУКЦИЯ

  • Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
  • Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
  • Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
  • Выдвигаемая сзади конструкция (рабочее колесо, адаптер и двигатель извлекаются без отсоединения корпуса насоса от трубопровода ).

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА
Имеется три различных вида соединения двигателя с муфтой насоса:

  1. FN Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя.
  2. FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
  3. FNF с адаптером, гибкой муфтой и фиксирующей станиной основанием.
  4. Насос со свободным валом и исполнение с муфтой с проставком.

ПОКРАСКА

  1. Тип краски: эпоксидная катионоактивная эмаль на основе, пригодна для контактирования с питьевой водой (BS 6920).
  2. Способ покраски: Катафорез, используя погружение в катафорезную емкость и последующую полимеризацию в печи при +180°С
  3. Толщина слоя краски: 20±2µм (микрон)

ПРИНАДЛЕЖНОСТИПО ЗАПРОСУ

  1. Ответные фланцы из нержавеющей стали AISI 316 или оцинкованого железа.
  2. Промежуточные фланцы с возможностью подсоединения манометра.
  3. Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота.
  • Специальные материалы для торцевого и щелевого уплотнений.
  • Модели с воздушным клапаном.
  • Модели с внешним флюсованием торцевого уплотнения.
  • Двигатели, адаптированные к жаркой и влажной окружающей среде.
  • Модели FNF с гибкой и разделительной муфтой.
  • Дизельные приводы.
  • Исполнение с бронзовым рабочим колесом.

СЕРИЯ FNS-FNS4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

Горизонтальные центробежные насосы FNS 32-125/11 230/400 Арт. 0000140023

№ ПОЗ.

ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

2

Посадочное место для
торцевого уплотнения

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

3

Рабочее колесо
Рабочее колесо
Рабочее колесо

Нержавеющая сталь
Чугун
Бронза

EN 10088-1-X2CrNiMo17-12-2 (1.4404)
EN 1561-GJL-200 (JL1030)
EN 1982-CuSn10-C (CC480K)

AISI 316L
ASTM Класс 25
UNS C90700

4

Механизм компенсации
рабочего колеса

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Контрупорное кольцо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

7

Вал с “глухой” муфтой

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

8

Установочная гайка и шайба
для фиксации рабочего колеса

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

9

Шпонка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

10

Заглушка заливного и
сливного отверстий

Никелированная медь

EN 12164-CuZn39Pb3 (CW614N)

-

11

Уплотнения заливного и
сливного отверстий

Алюминий

EN 573-AW-Al99,5 (AW1050A)

-

12

Торцевое уплотнение

Керамика/Графит/NBR (в стандартных моделях)



13

Уплотнительные кольца

NBR (в стандартных моделях)

14

Адаптер*
Адаптер

Алюминий
Чугун

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
EN 1561-GJL-200 (JL1030)

-
ASTM Класс 25

15

Соединительный
адаптер двигателя

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

16

Болты и винты для
крепления корпуса насоса

Гальванизированная сталь

* Для моделей 32/40-125 2/4-х полюсных, 32/40-160 2/4-х полюсных

2-Х ПОЛЮСНЫЕ

FNS32 125/07

FNS40 200/55

FNS32 125/11

FNS40 200/75

FNS32 160/15

FNS50 125/22

FNS32 160/22

FNS50 125/30

FNS32 200/30

FNS50 125/40

FNS32 200/40

FNS50 160/55

FNS40 125/11

FNS50 160/75

FNS40 125/15

FNS65 125/40

FNS40 125/22

FNS65 125/55

FNS40 160/30

FNS65 125/75

FNS40 160/40




Горизонтальные центробежные насосы FNS 32-125/11 230/400 Арт. 0000140023

2-Х ПОЛЮСНЫЕ

FNS40 250/110A

FNS65 160/110

FNS40 250/110

FNS65 160/150

FNS40 250/150

FNS65 200/150

FNS50 200/110A

FNS65 200/185

FNS50 200/110

FNS65 200/220

FNS50 250/150

FNS65 250/220

FNS50 250/185

FNS80 160/110

FNS50 250/220

FNS80 160/150

FNS65 160/110A

FNS80 160/185



FNS80 200/220


ПОЗ.

ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

2

Посадочное место для
торцевого уплотнения

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

3

Рабочее колесо
Рабочее колесо
Рабочее колесо

Нержавеющая сталь
Чугун
Бронза

EN 10088-1-X2CrNiMo17-12-2 (1.4404)
EN 1561-GJL-200 (JL1030)
EN 1982-CuSn10-C (CC480K)

AISI 316L
ASTM Класс 25
UNS C90700

4

Механизм компенсации
рабочего колеса

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Контрупорное кольцо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

7

Вал с “глухой” муфтой

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

8

Установочная гайка и
шайба для фиксации
рабочего колеса

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

9

Шпонка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

10

Заглушка заливного и
сливного отверстий

Никелированная медь

EN 12164-CuZn39Pb3 (CW614N)

-

11

Уплотнения заливного
и сливного отверстий

Алюминий

EN 573-AW-Al99,5 (AW1050A)

-

12

Торцевое уплотнение

Керамика/Графит/NBR (в стандартных моделях)



13

Уплотнительные кольца

NBR (в стандартных моделях)

14

Адаптер*
Адаптер

Алюминий
Чугун

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
EN 1561-GJL-200 (JL1030)

-
ASTM Класс 25

15

Соединительный
адаптер двигателя

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

16

Болты и винты для
крепления корпуса насоса

Гальванизированная сталь

* Для моделей 32/40-125 2/4-х полюсных, 32/40-160 2/4-х полюсных

СЕРИЯ FN – 2FN - FNS - FNFТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2
kW

P2
HP

l/min

0

100

150

250

300

400

450

600

700

800

900

1200

1400

1500

m3/h

0

6

9

15

18

24

27

36

42

48

54

72

84

90

32-125/07*

0.75

1



16.9



14.6

11

8.7



















32-125/11*

1.1

1.5



21.9



19.6

16.3

14.2

9

















32-160/15*

1.5

2



27.3



24.5

20.5

17.8

11

















32-160/22*

2.2

3



34.7



32

28

25.3

18.8

15















32-200/30

3

4



44.2



39.8

35.2

32.2

24.6

19.8















32-200/40

4

5.5



54.4



50

45

41.9

34.6

30.3















32-250/55

5.5

7.5



79

74.7

71

62

56

37

















32-250/75

7.5

10



99

95.3

92

83

76

58

















40-125/11*

1.1

1.5



14.5







13

11.3

10.1

5.8













40-125/15*

1.5

2



18.1







16.7

15

13.9

9.6

6











40-125/22*

2.2

3



24.5







23

21

20.1

15.8

12.3

8.2









40-160/30

3

4



31.5







29.4

27.5

26.1

21.5

17.4











40-160/40

4

5.5



38







36.2

34

33

28.5

24.5

20.1









40-200/55

5.5

7.5



46.5







44

41.5

40.2

34.5

29.5











40-200/75

7.5

10



57







54

52

50

45.5

41

36.1









40-250/**

**

**



64







59

56

55

49

45

39.5









40-250/110

11

15



72







67.5

65

63

57

52

47









40-250/150

15

20



85







80

77

75

70

65

60









50-125/22*

2.2

3



17













15.1

14

12.8

11.4

6.2





50-125/30

3

4



20













18.8

18

16.9

15.6

10.5





50-125/40

4

5.5



24













23.1

22.5

21.5

20.3

15.8

11.8



50-160/55

5.5

7.5



32













30.6

29.5

28

26.6

20.5

14.8



50-160/75

7.5

10



40













38

37

36

34.4

29

24

21

50-200/**

**

**



50.5













46.8

45

43

40.9

32.5

25.7



50-200/110

11

15



58













54

53

50

48.3

40

33

29

50-250/150

15

20



68













64

63

61

59

50

41



50-250/185

18.5

25



77













73

72

70

68

60

52

47

50-250/220

22

30



86













82.5

81

80

78

70

61

57


* Также имеются однофазные исполнения (FNM)
** /92 = 9.2 кВт FN **/110 = 11 кВт – 15 кВт FNS

ДВИГАТЕЛИ НАСОСОВ ВЕРСИИ FNS МОДЕЛИ С МОЩНОСТЬЮ ДО 7,5 кВт КРЕПЯТСЯ НА "ЛАПЫ

Горизонтальные центробежные насосы FNS 32-125/11 230/400 Арт. 0000140023

ДВИГАТЕЛИ НАСОСОВ ВЕРСИИ FNS МОДЕЛИ С МОЩНОСТЬЮ ОТ 11 ДО 55 кВт КРЕПЯТСЯ НА ОПОРЫ

Горизонтальные центробежные насосы FNS 32-125/11 230/400 Арт. 0000140023

СЕРИЯ FNS РАЗМЕРЫ И ВЕС

ТИП
НАСОСА

РАЗМЕРЫ (мм)

В

H
max

L

К

ВЕС
кг

НАСОС
ПОДСТАВКА

DNM

DNA

A

F

H2

W

X

B1

C

C1

H1

M

M1

N

N1

S

S1

FNS 32-125/07

32

50

80

155

140

265

137

50

12



112

100

70

190

140

14



233

252

485

86

31.1

FNS 32-125/11

32

50

80

155

140

290

137

50

12



112

100

70

190

140

14



233

252

485

86

33.7

FNS 32-160/15

32

50

80

155

160

290

181

50

12



132

100

70

240

190

14



235

292

495

86

31

FNS 32-160/22

32

50

80

155

160

290

181

50

12



132

100

70

240

190

14



235

292

550

86

35

FNS 32-200/30

32

50

80

165

180

355

152

50

12



160

100

70

240

190

14



285

340

571

86

51.3

FNS 32-200/40

32

50

80

165

180

355

180

50

12



160

100

70

240

190

14



285

340

580

86

50.7
