Описание

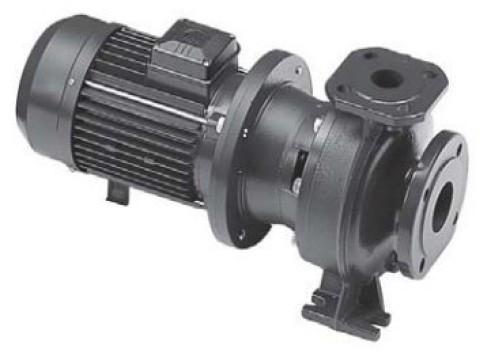

Горизонтальные центробежные насосы FN4 32-125/02 230/400 Арт. 0000139837

Насос FN - центробежный электронасос с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК FN 2900 об/мин и FN 1450 об/мин

НАСОС

  • Подача до 650 м3/ч, 2-х полюсные. До 700 м3/ч, 4-х полюсные
  • Напор до 100 м, 2-х полюсные. До 60 м, 4-х полюсные
  • Температура перекачиваемой жидкости
    • -10°C до +85°C для FN 32, 40, 50, 65,80 стандартного исполнения
    • -10°C до +120°C для FN 100, 125,150 стандартного исполнения
    • По запросу, -20°C до +120°C для FN32, 40, 50, 65, 80
    • По запросу, до +140°C для FN100,125, 150
  • Максимальное рабочее давление:
    1. 12 бар (PN 12) до FN80
    2. PN 16 для FN100, 125, 150
  • Максимальное давление корпуса насоса 12 бар для диапазона температур до 120°C, 10 бар для диапазона температур от 120°C до 140°C
  • Упорные кольца перед и за рабочим колесом, выполнены из нержавеющей стали AISI 316L вплоть до моделей FN80 (за исключением моделей 65-315 и 80-315).
  • Торцевое уплотнение в соответствии с EN12756 (в прошлом DIN 24960)
  • Торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FN 32, 40, 50, 65, 80 (кроме моделей 65-315 и 80-315)
  • Паз для фиксирующей шпонки торцевого уплотнения в моделях FN32, 40, 50, 65, 80 (в моделях 65-315 и 80-315 исключен)
  • Вращение против часовой стрелки, если смотреть на насос со всасывающей стороны патрубка
  • Рабочее колесо: выполнено из нержавеющей стали AISI 316L с использованием лазерной сварки для моделей 32, 40, 50, 65-125, из чугуна для моделей 65-160, 65-200, 65-250, 65-315, 80, 100, 125, 150
  • Бронзовое рабочее колесо - по запросу (стандартно все модели осна щаются нержавеющим или чугунным рабочим колесом)

ДВИГАТЕЛЬ

  • С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
  • Стандартные двигатели производятся на заводе ESPA: 4-х полюсные версии до 7.5 кВт (включительно), 2-х полюсные версии до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
  • Двигатели ESPA для наружного использования по значению КПД, относятся ко 2 классу эффективности.
  • Степень защиты IP55
  • Класс изоляции F
  • Режим работы в соответствии с EN 60034-1
  • Длительный режим работы.
  • Максимальная температура окружающей среды: +40°C.
  • Сливное отверстие для удаления конденсата на всех двигателях ESPA.
  • Стандартное напряжение:
  • Однофазное исполнение: 220-240 В, 50 Гц.
  • Трехфазное исполнение: 220-240/380-415 В, 50 Гц для мощностей до 3 кВт, 380-415/660-690 В, 50 Гц для мощностей свыше 3 кВт

КОНСТРУКЦИЯ

  • Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
  • Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
  • Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
  • Выдвигаемая сзади конструкция (рабочее колесо, адаптер и двигатель извлекаются без отсоединения корпуса насоса от трубопровода ).

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА
Имеется три различных вида соединения двигателя с муфтой насоса:

  1. FN Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя.
  2. FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
  3. FNF с адаптером, гибкой муфтой и фиксирующей станиной основанием.
  4. Насос со свободным валом и исполнение с муфтой с проставком.

ПОКРАСКА

  1. Тип краски: эпоксидная катионоактивная эмаль на основе, пригодна для контактирования с питьевой водой (BS 6920).
  2. Способ покраски: Катафорез, используя погружение в катафорезную емкость и последующую полимеризацию в печи при +180°С
  3. Толщина слоя краски: 20±2µм (микрон)

ПРИНАДЛЕЖНОСТИПО ЗАПРОСУ

  1. Ответные фланцы из нержавеющей стали AISI 316 или оцинкованого железа.
  2. Промежуточные фланцы с возможностью подсоединения манометра.
  3. Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота.
  • Специальные материалы для торцевого и щелевого уплотнений.
  • Модели с воздушным клапаном.
  • Модели с внешним флюсованием торцевого уплотнения.
  • Двигатели, адаптированные к жаркой и влажной окружающей среде.
  • Модели FNF с гибкой и разделительной муфтой.
  • Дизельные приводы.
  • Исполнение с бронзовым рабочим колесом.

СЕРИЯ FN-FN4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

Горизонтальные центробежные насосы FN4 32-125/02 230/400 Арт. 0000139837

№ ПОЗ.

ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

2

Посадочное место для
торцевого уплотнения

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

3

Рабочее колесо
Рабочее колесо
Рабочее колесо

Нержавеющая сталь
Чугун
Бронза

EN 10088-1-X2CrNiMo17-12-2 (1.4404)
EN 1561-GJL-200 (JL1030)
EN 1982-CuSn10-C (CC480K)

AISI 316L
ASTM Класс 25
UNS C90700

4

Механизм компенсации
рабочего колеса

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Контрупорное кольцо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

6

Удлиненный вал

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

8

Установочная гайка и шайба
для фиксации рабочего колеса

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

9

Шпонка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

10

Заглушка заливного и
сливного отверстий

Никелированная медь

EN 12164-CuZn39Pb3 (CW614N)

-

11

Уплотнения заливного и
сливного отверстий

Алюминий

EN 573-AW-Al99,5 (AW1050A)

-

12

Торцевое уплотнение

Керамика/Графит/NBR (в стандартных моделях)



13

Уплотнительные кольца

NBR (в стандартных моделях)

14

Адаптер*
Адаптер

Алюминий
Чугун

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
EN 1561-GJL-200 (JL1030)

-
ASTM Класс 25

16

Болты и винты для крепления
корпуса насоса

Гальванизированная сталь

*Для моделей 32/40-125 2/4-х полюсных, 32/40-160 2/4-х полюсных

4-Х ПОЛЮСНЫЕ

FN4 32 200/05

FN4 65 125/05

FN4 80 160/15

FN4 40 160/05

FN4 65 125/07

FN4 80 160/22

FN4 40 200/07

FN4 65 125/11

FN4 80 200/30

FN4 40 200/11

FN4 65 160/11

FN4 80 200/40

FN4 40 250/11

FN4 65 160/15

FN4 80 250/40

FN4 40 250/15

FN4 65 160/22

FN4 80 250/55

FN4 40 250/22

FN4 65 200/15

FN4 80 250/75

FN4 50 125/05

FN4 65 200/22

FN4 50 250/22A

FN4 50 160/07

FN4 65 200/30

FN4 50 250/22

FN4 50 160/11

FN4 65 250/30

FN4 50 250/30

FN4 50 200/11

FN4 65 250/40



FN4 50 200/15

FN4 65 250/55



Горизонтальные центробежные насосы FN4 32-125/02 230/400 Арт. 0000139837

4-Х ПОЛЮСНЫЕ
FN4 32 125/02A
FN4 32 125/02
FN4 32 160/02
FN4 32 160/03
FN4 32 200/03
FN4 40 125/02A
FN4 40 125/02
FN4 40 125/03
FN4 40 160/03
FN4 50 125/0ЗА
FN4 50 125/03


ПОЗ.

ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

2

Посадочное место для
торцевого уплотнения

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

3

Рабочее колесо
Рабочее колесо
Рабочее колесо

Нержавеющая сталь
Чугун
Бронза

EN 10088-1-X2CrNiMo17-12-2 (1.4404)
EN 1561-GJL-200 (JL1030)
EN 1982-CuSn10-C (CC480K)

AISI 316L
ASTM Класс 25
UNS C90700

4

Механизм компенсации
рабочего колеса

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Контрупорное кольцо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

6

Удлиненный вал

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

8

Установочная гайка и
шайба для фиксации
рабочего колеса

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AN 316

9

Шпонка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

10

Заглушка заливного и
сливного отверстий

Никелированная медь

EN 12164-CuZn39Pb3 (CW614N)

-

11

Уплотнения заливного и
сливного отверстий

Алюминий

EN 573-AW-Al99,5 (AW1050A)

-

12

Торцевое уплотнение

Керамика/Графит/NBR (в стандартных моделях)



13

Уплотнительные кольца

NBR (в стандартных моделях)

14

Адаптер*
Адаптер

Алюминий
Чугун

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
EN 1561-GJL-200 (JL1030)

-
ASTM Класс 25

16

Болты и винты для
крепления корпуса насоса

Гальванизированная сталь





* Для моделей 32/40-125 2/4-х полюсных, 32/40-160 2/4-х полюсных

СЕРИЯ FN4-2FN4-FNS4-FNF4
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ



ТИП
НАСОСА

P2
kW

P2
HP

l/min

0

75

100

150

175

200

300

400

450

500

600

700

750

m3/h

0

4.5

6

9

10.5

12

18

24

27

30

36

42

45

32-125/02А*

0.25

0.33



4.4

3.9

3.5

2.5

1.8

















32-125/02*

0.25

0.33



5.5

5

4.7

3.8

3.1

2.4















32-160/02*

0.25

0.33



6.5

5.8

5.4

4.3

3.6

2.8















32-160/03*

0.37

0.5



8.5

7.7

7.3

6

5.7

4.9















32-200/03*

0.37

0.5



9.9

8.7

8.1

6.7

5.9

5















32-200/05*

0.55

0.75



12.5

11.3

10.7

9.3

8.4

7.5















32-250/07

0.75

1



19.4

17.7

16.7

13.8

11.7

9















32-250/11

1.1

1.5



22.5

20.8

19.9

17

15

12.5















40-125/02А*

0.25

0.33



4





3.8

3.6

3.4

2.2













40-125/02*

0.25

0.33



5.1





4.7

4.5

4.3

3.1













40-125/03*

0.37

0.5



6.3





5.8

5.6

5.4

4.2

2.3











40-160/03*

0.37

0.5



7.4





6.7

6.4

6.1

4.6













40-160/05*

0.55

0.75



9.1





8.4

8.2

7.9

6.3

4.3











40-200/07

0.75

1



11.6





10.8

10.5

10.2

8.4













40-200/11

1.1

1.5



14.1





13.2

12.9

12.6

10.8

8.3











40-250/11

1.1

1.5



15





13.7

13.3

13

11.2

8.5

6.8









40-250/15

1.5

2



17.5





16.2

15.8

15.5

13.5

10.8

9.2









40-250/22

2.2

3



21





19.3

19

18.5

16.6

14

12.4

10.6







50-125/ОЗА*

0.37

0.5



4.3











3.9

3.4

3.1

2.7

1.8





50-125/03*

0.37

0.5



5











4.4

3.9

3.6

3.3

2.4





50-125/05*

0.55

0.75



6











5.5

5.1

4.7

4.4

3.5

2.5



50-160/07

0.75

1



7.9











7.4

6.8

6.3

5.8

4.7





50-160/11

1.1

1.5



9.7











9.1

8.5

8.1

7.6

6.5

5.1



50-200/11

1.1

1.5



12.1











10.8

9.9

9.2

8.6

7.1

5.2



50-200/15

1.5

2



13.9











12.6

11.6

10.9

10.2

8.6

6.7

5.7

50-250/22А

2.2

3



16.5











15.6

14.6

14

13.2

11.4

9.1



50-250/22

2.2

3



18.6











17.4

16.5

15.9

15.2

13.4

10.1

9.8

50-250/30

3

4



21.1











20

19

18.5

17.8

16.2

14.2

13


* Только для версии FN4

Горизонтальные центробежные насосы FN4 32-125/02 230/400 Арт. 0000139837
Горизонтальные центробежные насосы FN4 32-125/02 230/400 Арт. 0000139837 ФЛАНЦЫ НАСОСА





DN

D

М

G

ОТВЕРСТИЯ

МАКС.
ТОЛЩИНА

Ø

32

140

100

78

4

18

18

40

150

110

88

4

18

18

50

165

125

102

4

18

20

65

185

145

122

4

18

20

80

200

160

138

8

18

22

100

220

180

158

8

18

22

СЕРИЯ FN4 РАЗМЕРЫ И ВЕС

ТИП
НАСОСА

РАЗМЕРЫ(мм)

В

H
max

L

К

ВЕС
кг

НАСОС
ПОДСТАВКА

DNM

DNA

A

Н2

W

X

В1

C

H1

M

M1

N

N1

S

FN4 32-125/02А

32

50

80

140

215

121

50

12

112

100

70

190

140

14

233

252

411

86

25

FN4 32-125/02

32

50

80

140

215

121

50

12

112

100

70

190

140

14

233

252

411

86

25

FN4 32-160/02

32

50

80

160

215

121

50

12

132

100

70

240

190

14

235

292

411

86

26

FN4 32-160/03

32

50

80

160

215

117

50

12

132

100

70

240

190

14

235

292

426

86

26

FN4 32-200/03

32

50

80

180

215

117

50

12

160

100

70

240

190

14

285

340

426

86

35

FN4 32-200/05

32

50

80

180

235

117

50

12

160

100

70

240

190

14

285

340

436

86

38
