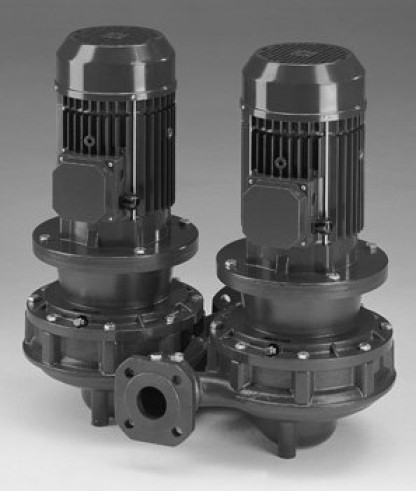

Центробежный электронасос со всасывающим и напорным фланцами FLD4 40-250/11 230/400 Арт. 0000142970

Центробежный электронасос со всасывающим и напорным фланцами FLD4 40-250/11 230/400 Арт. 0000142970
  • Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя;
  • максимальное рабочее давление: 10 бар (PN 10);
  • температура перекачиваемой жидкости: от -10°C до +130°C.
По запросу

Описание

Центробежный электронасос со всасывающим и напорным фланцами FLD4 40-250/11 230/400 Арт. 0000142970

Насос FL- центробежный электронасос со всасывающим и напорным фланцами, лежащими на одной линии, конструкция типа "ин-лайн"
СЕКТОРЫ РЫНКА
ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ОБСЛУЖИВАНИЕ ПРОМЫШЛЕННЫХ ЗДАНИЙ.
ПРИМЕНЕНИЕ

  • циркуляция воды в системах отопления и кондиционирования воздуха,
  • перекачивание воды и чистых, химически неагрессивных жидкостей,
  • системы водоснабжения,
  • системы полива, фонтаны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК F L- F L D 2900 об/мин. и F L4- F L D4 1450 об/мин.

Центробежный электронасос со всасывающим и напорным фланцами FLD4 40-250/11 230/400 Арт. 0000142970

ХАРАКТЕРИСТИКИ СЕРИИ FLD

  • подача:
    • при работе одной головки сдвоенного насоса:
    до 190 м3/ч с 2-х полюсным двигателем,
    до 330 м3/ч с 4-х полюсным двигателем.
    • при работе обоих головок сдвоенных насосов:
    до 330 м3/ч с 2-х полюсным двигателем,
    до 610 м3/ч с 4-х полюсным двигателем;
  • напор: до 89 м с 2-х полюсным двигателем,
    до 35 м с 4-х полюснымдвигателем;
  • максимальная температура перекачиваемой жидкости:
    1. от -10°C до +130 C
    2. от -20°C до +140 °C для модели "S"(в зависимости от рабочего давления);
  • максимальное рабочее давление:
    1. 10 бар (PN10),
    2. 16 бар (PN 16) для модели "S" до 120°C,
    3. 13 бар от 120°C до 140°C;
  • рабочее колесо из нержавеющей стали AISI 316L, сварка с использованием лазерной технологии, до типоразмера
    80-160. При большем типоразмере используется рабочее колесо из чугуна. По запросу предоставляется бронзовое рабочее колесо для типоразмера FLD 80-200 и для больших типоразмеров в исполнении обеих моделей;
  • Упорные кольца из нержавеющей стали AISI 316L, до серии FL 100, содержатся в насосах до серии FL100, на передней
    и задней пластинах рабочего колеса, которые компенсируют истирание рабочего колеса, что обеспечивает максимально высокое значение КПД и простую замену;
  • торцевое уплотнение, соответствует стандарту EN 12756 (ранее DIN 24960), смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения (для моделей до FL 100) (по запросу);
  • воздухоспускной клапан в моделях до FL 100;
  • фланцевая заглушка включена в поставку;
  • ответные фланцы предоставляются по запросу;

ЭЛЕКТРОДВИГАТЕЛЬ

  • трехфазный асинхронный с короткозамкнутым ротором типа "беличье колесо", закрытой конструкции, с внешней вентиляцией;
  • степень защиты: IP55;
  • класс изоляции F;
  • характеристики насоса соответствуют стандарту EN 60034-1;
  • максимальная температураокружающей среды: 40°C;
  • стандартное напряжение:
    - однофазная модель 220-240 В, частота 50 Гц, при мощности до 1.5 кВт имеется встроенная защита от перегрузок с автоматическим перезапуском. При большей мощности защита от перегрузок обеспечивается пользователем :
    - трехфазная версия 230/400 В, частота 50 Гц при мощности до 3 кВт, 400/690 В, частота 50 Гц при мощности свыше 3 кВ.
    Защита от перегрузок обеспечивается пользователем;
  • Двигатели ESPA для наружного использования имеют значение КПД, которое обычно изменяется в пределах диапазона, относящегося ко 2 классу энергоэффективности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

  • Сдвоенный центробежный одноступенчатый насос, со всасывающим и напорным фланцами, лежащими на одной линии, конструкция типа "инлайн", с автоматически перекидным клапаном; Две головки насоса могут работать в следующих режимах: посменный режим — чередование головок насоса через определенный промежуток времени (обе головки насоса работают в режиме рабочий-резервный). пиковый режим — обе головки работают одновременно резервный режим — одна головка насоса выполняет функцию рабочего, вторая — резервного насоса
  • Фланцы соответствуют стандарту UNI EN 1092-2 (ранее UNI 2236) и DIN 2532;
  • Практичный дизайн улитки (позволяет снять рабочее колесо, адаптер и двигатель без предварительного ее демонтажа насоса с трубопровода).

ХАРАКТЕРИСТИКИ СЕРИИ FLD

  • Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя;
  • максимальное рабочее давление: 10 бар (PN 10);
  • температура перекачиваемой жидкости: от -10°C до +130°C.

ХАРАКТЕРИСТИКИ СЕРИИ FLSD

  • Насос соединен с двигателем при помощи адаптера, причем взаимодействие вала рабочей части со стандартным удлинением вала двигателя осуществляется через "глухую" муфту;
  • Максимальное рабочее давление:
    1. 16 бар (PN 16) до 120°C,
    2. 13 бар от 120°C до 140°C;
  • Температура перекачиваемой жидкости: от - 20°C до 140°C.

ХАРАКТЕРИСТИКИ СЕРИИ FLD..H
Для экономии электроэнергии и увеличения срока эксплуатации, при работе насосов в системах с переменными нагрузками, рекомендуется применение блоков частотного регулирования микропроцессорами HYDROVAR®. Для работы блоков HYDROVAR® в системе необходимо устанавливать датчики давления 4-20 мА или датчики перепада давления.

ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ

  1. Стальные резьбовые или оцинкованные ответные фланцы
  2. Плита основания для насоса
  3. Фланцевые заглушки

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ (по запросу)

  1. Различные напряжения питания и частота.
  2. Различные материалы для торцевого уплотнения и уплотнения корпуса насоса.
  3. Станина для вертикального монтажа (по специальному запросу)
  4. Электродвигатели EFF. 1 (для серии FLS)

МОНТАЖ

  • Устанавливается на горизонтальном или вертикальном трубопроводе, в любом положении, кроме положений, при которых двигатель или клеммная коробка направлены вниз. Двигатели мощностью 5.5 кВт и выше при вертикальном расположении двигателя, электронасос должен быть установлен и закреплен на собственных "лапах" или при помощи плиты основания (принадлежность по запросу).
  • Для установки вала двигателя в горизонтальном положении, используйте опорную "лапу" для двигателя.

СЕРИЯ FLD - FLD4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

Центробежный электронасос со всасывающим и напорным фланцами FLD4 40-250/11 230/400 Арт. 0000142970

ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

2

Посадочное место для
торцевого уплотнения

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

3

Рабочее колесо
Рабочее колесо
Рабочее колесо

Нержавеющая сталь
Чугун
Бронза

EN 10088-1-X2CrNiMo17-12-2 (1.4404)
EN 1561-GJL-200 (JL1030)
EN 1982-CuSn10-C (CC480K)

AISI 316L
ASTM Класс 25
UNS C90700

4

Упорное кольцо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Ответная часть упорного кольца

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

6

Удлиненный вал

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

8

Установочная гайка и шайба
для фиксации рабочего колеса

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

9

Шпонка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

10

Заглушка заливного и сливного
отверстий и воздухоспускной клапан

Никелированная медь

EN 12164-CuZn39Pb3 (CW614N)

-

11

Уплотнения заливного и
сливного отверстий

Алюминий

EN 573-AW-Al99,5 (AW1050A)

-

12

Торцевое уплотнение

Графит/Керамика/ EP

DM (стандартная версия)



13

Уплотнительные кольца

EPDM (стандартная версия)

14

Адаптер*
Адаптер

Алюминий
Чугун

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
EN 1561-GJL-200 (JL1030)

-
ASTM Класс 25

16

Болты и винты для крепления
корпуса насоса

Оцинкованная сталь



Перекидной клапан

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

* Для версий 40/50-125 2/4 полюсных и 40/50-160 2/4 полюсных


4-х ПОЛЮСНЫЕ

FLD4 40-200/05

FLD4 65-160/07

FLD4 80-250/40

FLD4 40-200/07

FLD4 65-160/11

FLD4 80-250/55

FLD4 40-250/11

FLD4 65-200/15

FLD4 100-160/15

FLD4 40-250/15

FLD4 65-250/22

FLD4 100-200/22

FLD4 50-160/05

FLD4 65-250/30

FLD4 100-200/30

FLD4 50-200/07

FLD4 80-125/07

FLD4 100-250/40

FLD4 50-200/11

FLD4 80-125/11

FLD4 100-250/55

FLD4 50-250/15

FLD4 80-200/15

FLD4 100-250/75

FLD4 50-250/22

FLD4 80-200/22



FLD4 65-125/05

FLD4 80-200/30



Центробежный электронасос со всасывающим и напорным фланцами FLD4 40-250/11 230/400 Арт. 0000142970

4-х ПОЛЮСНЫЕ

FLD4 40-125/02А

FLD4 40-125/02

FLD4 40-160/02

FLD4 40-160/03

FLD4 50-125/02

FLD4 50-125/03

FLD4 65-125/03

ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

2

Посадочное место для
торцевого уплотнения

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

3

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

4

Упорное кольцо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Ответная часть упорного кольца

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

7

Вал с «глухой» муфтой

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

8

Установочная гайка и шайба
для фиксации рабочего колеса

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

9

Шпонка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

10

Заглушка заливного и сливного
отверстий и воздухоспускной клапан

Никелированная медь

EN 12164-CuZn39Pb3 (CW614N)

-

11

Уплотнения заливного и
сливного отверстий

Алюминий

EN 573-AW-Al99,5 (AW1050A)

-

12

Торцевое уплотнение

Графит/Керамика/ EPD

M (стандартная версия)



13

Уплотнительные кольца

EPDM (стандартная версия)

14

Адаптер*
Адаптер

Алюминий
Чугун

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
EN 1561-GJL-200 (JL1030)

-
ASTM Класс 25

16

Болты и винты для крепления
корпуса насоса

Оцинкованная сталь



Перекидной клапан

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

* Для версий 40/50-125 2/4 полюсных и 40/50-160 2/4 полюсных

СЕРИЯ FLD4-FLSD4 (РАБОТА ОДНОЙ ГОЛОВКИ СДВОЕННОГО НАСОСА) ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2
kW

P2
HP

l/min
m3/h

0
0

50
3

100
6

150
9

175
10.5

200
12

300
18

400
24

500
30

40-125/02А*

0.25

0.33



4.6

4.2

3.3

2.1











40-125/02 *

0.25

0.33



5.7

5.2

4.3

3

2.2









40-160/02 *

0.25

0.33



7

6.4

5.5

4.2

3.4

2.6







40-160/03 *

0.37

0.5



8.8

8.3

7.3

6

5.2

4.3







40-200/05

0.55

0.75



12.8

11.8

10.5

8.7

7.7









40-200/07

0.75

1



14.5

13.6

12.2

10.3

9.3

8.1







40-250/11

1.1

1.5



18.5

17.6

16.2

14.4

13.3

12.2







40-250/15

1.5

2



20.9

20

18.6

16.7

15.6

14.4







50-125/02 *

0.25

0.33



6.3



5.7

5.2

4.9

4.6

3





50-125/03 *

0.37

0.5



7.9



7.3

6.8

6.4

6

4.3

2.4



50-160/05 *

0.55

0.75



9.4



8.8

8.2

7.9

7.5

5.8

3.6



50-200/07

0.75

1



11.7



10.7

10

9.6

9.2

7.1

4.2



50-200/11

1.1

1.5



14.1



13.2

12.5

12.2

11.8

9.6

6.7



50-250/15

1.5

2



18.1



17

16.3

16

15.6

13.7

11.3

8.1

50-250/22

2.2

3



21.3



20.3

19.7

19.3

18.9

17

14.6

11.5

*только версии FLD4

СЕРИЯ FLD4-FLSD4 (ПАРАЛЛЕЛЬНАЯ РАБОТА ОБЕИХ ГОЛОВОК СДВОЕННОГО НАСОСА) ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2
kW

P2
HP

l/min
m3/h

0
0

100
6

200
12

300
18

350
21

400
24

600
36

700
42

900
54

40-125/02А*

0.25

0.33



4.6

4.1

3.2

1.7











40-125/02 *

0.25

0.33



5.8

5.2

4.2

2.6











40-160/02 *

0.25

0.33



7

6.4

5.4

3.8

2.9









40-160/03 *

0.37

0.5



8.8

8.3

7.2

5.6

4.6

3.5







40-200/05

0.55

0.75



12.9

11.8

10.3

8.4











40-200/07

0.75

1



14.8

13.6

12.1

10.2

9









40-250/11

1.1

1.5



18.5

17.6

16.1

14

12.8









40-250/15

1.5

2



21.1

20

18.5

16.4

15.2

13.9







50-125/02 *

0.25

0.33



6.3



5.6

5

4.6

4.2

2.2





50-125/03 *

0.37

0.5



8.1



7.2

6.5

6.1

5.7

3.6

2.3



50-160/05 *

0.55

0.75



9.6



8.8

8.1

7.7

7.2

5

3.6



50-200/07

0.75

1



11.5



10.6

9.8

9.3

8.8

6.3

4.7



50-200/11

1.1

1.5



14



13

12.3

11.8

11.3

8.7

7.1



50-250/15

1.5

2



18.1



17

16.2

15.7

15.3

12.9

11.5

7.9

50-250/22

2.2

3



21.3



20.2

19.4

19

18.5

16

14.6

11

*только версии FLD4

Центробежный электронасос со всасывающим и напорным фланцами FLD4 40-250/11 230/400 Арт. 0000142970
Центробежный электронасос со всасывающим и напорным фланцами FLD4 40-250/11 230/400 Арт. 0000142970

Центробежный электронасос со всасывающим и напорным фланцами FLD4 40-250/11 230/400 Арт. 0000142970
Центробежный электронасос со всасывающим и напорным фланцами FLD4 40-250/11 230/400 Арт. 0000142970

ЛАНЦЫ НАСОСА





DN

D

M

G

ОТВЕРСТИЯ

МАКС.
ТОЛЩИНА

Ø

40

150

110

88

4

18

18

50

165

125

102

4

18

20

65

185

145

122

4

18

20

80

200

160

138

8

18

22

100

220

180

158

8

18

22

(1) ВОЗДУХОСПУСКНОЙ КЛАПАН
(2) КОННЕКТОР МАНОМЕТРА ДАВЛЕНИЯ
(3) СЛИВ

ТИП НАСОСА

РАЗМЕРЫ (мм)

В

Н

L

K

ВЕС
кг

DNA

DNM

b1

h1

h2

h3

I1

p

x

FLD4 40-160/03

40

40

245

170

50

120

89

137

250

490

320

435

90

50

FLD4 40-200/05

40

40

348

220

50

190

97

137

360

695

440

453

101

83

FLD4 40-200/07

40

40

348

220

50

190

97

158

360

695

440

484

101

83

FLD4 40-250/11

40

40

348

220

50

190

97

158

360

695

440

465

101

111

FLD4 40-250/15

40

40

348

220

50

190

97

177

360

695

440

475

101

113
