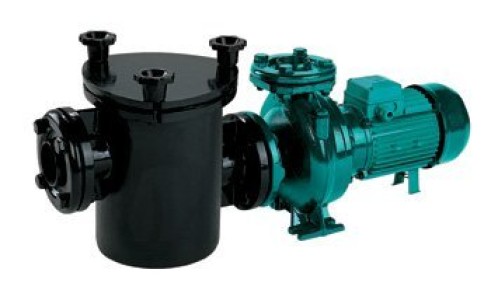

Самовсасывающие центробежные одноступенчатые насосы с префильтром Star 100 80

Самовсасывающие центробежные одноступенчатые насосы с префильтром Star 100 80
Для подачи чистой и хлорированной воды в бассейнах и аквапарках Перекачиваемые жидкости не должны содержать абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материалам деталей насоса.
По запросу

Описание



Для подачи чистой и хлорированной воды в бассейнах и аквапарках
Перекачиваемые жидкости не должны содержать абразивных и длинноволокнистых включений и веществ, агрессивных по отношению к материалам деталей насоса.













Технические данные

Star

Star 4

Подача, max

200 м3 /час

300 м3 /час

Напор, max

28 м

25 м

Потребляемая мощность, Р1

от 2,85 до 12,95 кВт

от 2,85 до 16,85 кВт

Высота всасывания

-

Напряжение в сети / частота

3~380-420В / 50Гц

Номинальные обороты двигателя

2900 об/мин

1450 об/мин

Степень защиты / класс изоляции

IP 55 / F

Режим работы мотора

S1

Встроенная тепловая защита

-

Уровень шума, max

- дБ

Охлаждение мотора

воздушное за счет вентилятора

Температура перекачиваемой жидкости / окружающего воздуха, max

60°С / 40°С

Давление, выдерживаемое корпусом, max

6 bar

Допустимое давление на входе, max

Расчитывается сл. образом: давление, выдерживаемое корпусом минус максимальный напор насоса, bar

Материалы



Корпус насоса

чугун

Корпус префильтра

чугун

Сетка фильтра

нерж. сталь AISI 316

Корпус двигателя

алюминий марки L-2521

Рабочее колесо

нерж. сталь AISI 316L (Star 150 100 - чугун)

чугун (Star 4 30 65 - нерж. сталь AISI 316L)

Вал

нерж. сталь AISI 316

Тип уплотнения вала, материалы

торцевое, графит / керамика

Комплектация

ответные фланцы (2 шт.)

Самовсасывающие центробежные одноступенчатые насосы с префильтром Star 100 80

тип

м3

м.в.ст.

8

10

12

14

16

18

20

Star 30 65

67

60

52

47

30

0

-

Star 40 65

78

73

67

60

52

42

20

Star 55 80

-

98

88

75

60

40

0

Star 75 80

123

115

100

90

75

55

-

Star 100 80

-

140

125

120

110

100

85

Star 150 100

-

210

200

190

180

168

155


ТИП

A3~

P1 (кВт)

P2

230B

400B

3~

кВт

л.с.

Star 30 65

8.13

4.65

2.85

2.2

3

Star 40 65

10.71

6.17

3.9

3.0

4

Star 55 80

14.04

8.07

4.93

4.0

5.5

Star 75 80

19

10.92

6.7

5.5

7.5

Star 100 80

25.6

14.725

9.14

7.5

10

Star 150100

36.34

20.9

12.94

11

15

Самовсасывающие центробежные одноступенчатые насосы с префильтром Star 100 80

ТИП

HACOC

ФИЛЬТР

КОНСТРУКЦИЯ

D всас.

D нагнет.

D вcac.

Star 30 65

DN65

DN50

DN80

рис.1

Star 40 65

DN65

DN50

DN80

рис.1

Star 55 80

DN80

DN65

DN80

рис.1

Star 75 80

DN80

DN65

DN100

рис.1

Star 100 80

DN80

DN65

DN100

рис.1

Star 150100

DN100

DN80

DN125

рис.2


p

DNA

DNI

L

A

M1

W

В

N1

H1

H2

H3

Star 30 65

80

50

870

485

70

285

255

190

132

160

160

Star 40 65

80

50

895

485

70

285

255

190

132

160

160

Star 55 80

80

65

985

485

95

292

285

212

160

180

160

Star 75 80

100

65

950

485

95

310

285

212

160

180

160

Star 100 80

100

65

965

485

95

310

285

212

160

180

160

Star 150100

125

80

1015

510

210

330

332

254

180

225

160
