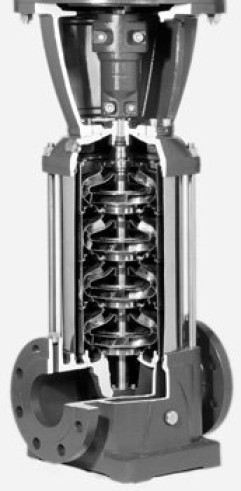

Вертикальные многоступенчатые насосы серии XVM92 05N370T, Арт. 149390

Вертикальные многоступенчатые насосы серии XVM92 05N370T, Арт. 149390
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос.
По запросу

Описание

Насос XVM - нормальновсасывающий вертикальный, многоступенчатый насос.

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОЕ СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ВОДОПОДГОТОВКА, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

ПРИМЕНЕНИЕ
Подача воды, не содержащей растворенные твердые частицы, всекторе жилищного строительства, ромышленности и сельскомхозяйстве:

  • Системы повышения давления и водоснабжения;
  • Моечные установки;
  • Станции водоподготовки;

Подача умеренно-агрессивных жидкостей, деминерализованной воды, воды с гликолем:

  • Циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования;
  • Подпитка котлов.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК XVM 2900 об./мин

Вертикальные многоступенчатые насосы серии XVM92 05N370T, Арт. 149390

ХАРАКТЕРИСТИКИ

НАСОС
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи анкерных болтов. Корпуса насосов, доступны в различных конструкционных исполнениях и с различными типами подключений.

  • Подача: до 120 м3/ч;
  • Напор: до 330 м;
  • Температура перекачиваемой жидкости:
    • от -30°C до 120°C для XVM 2, 4, 8 и16, стандартное исполнение
    • от -30°C до 120°C для XVM 33, 46,66 и 92, стандартное исполнение;
  • Максимальное рабочее давление:
    • XVM 2, 4, 8 с овальными фланцами: 16 бар (PN 16)
    • XVM 2, 4, 8,16 с круглыми фланцами или типа Victaulic®:25 бар
    • XVM2, 4, 8, 16 с соединениями типа CLAMP: 16 или 25 бар в зависимости от количества ступеней
    • XVM 33, 46: 16, 25, 40 бар (PN16,PN25 или PN40)
    • XVM 66, 92: 16, 25 бар (PN16,PN25);

МАТЕРИАЛЫ

• Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано
WRAS).

ХАРАКТЕРИСТИКИ СЕРИЙ ХVМ 92

  • Вертикальный многоступенчатый центробежный насос с рабочими колесами, диффузорами и наружным кожухом, сделанными из нержавею щей стали, с корпусом насоса и адап тером двига теля, сделанными из чугуна в стандартной версии;
  • Версия N полностью изготовлена из нержавеющей стали AISI 316;
  • Высоконапорные насосы и насосы с большим расходом представлены в 4 типоразмерах: ХVМ 33, 46, 66 и 92
  • Благодаря улучшенной конструкции, рабочая часть насоса обеспечивается более высоким показателем КПД и энергоэффективности;
  • Нововведенная система компенсации осевых нагрузок для высоконапорных насосов, обеспечивает уменьшение осевых нагрузок и позволяет использовать стандартные двигатели, которые доступны на рынке.
  • Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS);
  • Сбалансированное торцевое уплотнение, отвечает стан дар -там EN 12756 (ранее DIN 24960) и ISO 3069 и может быть замене но без демонтажа двигателя с гидравлической части насоса;
  • Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем механическому уплотнению;
  • Стандартные версии для жидкостей с температурой от -30°C до +120°C;
  • Корпус насоса, оснащен муфтами для установки манометров со стороны всасывающего и напорного фланцев;
  • Насосы конструкции «ин-лайн» с круглыми фланцами, которые могут соединяться с ответными фланцами, соответствуют EN 1092;
  • Механическая стойкость и простота в обслуживании. Не требуется специальных инструментов для сборки и разборки насосов.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Горизонтальное исполнение;
  • Специальное напряжение и частота - 60 Гц;
  • Специальные материалы для торцевых уплотнений, сальников и эластомеров;
  • Установки "GXVM", состоящие из электронасосов "XVM" из AISI 316, подключаемых последовательно, с целью получения значения общего напора, равного сумме напоров каждого из двух насосов;
  • Двигатели, адаптированные к жаркой и влажной окружающей среде;
  • 1-ый класс энергоэффективности двигателя;
  • ATEX 94/9/CE, Группа II, Категория 3, Газовая группа (G).

ОБЛАСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОНАСОСОВ СЕРИИ ХVМ

ВОДОСНАБЖЕНИЕ И ПОВЫШЕНИЕ ДАВЛЕНИЯ

  • Повышения давления в общественных зданиях, гостиницах и жилых комплексах;
  • Коммунальное водоснабжение;
  • Установки повышения давления;
  • Системы пожаротушения.

ВОДООБРАБОТКА

  • Системы нанофильтрации;
  • Системы умягчения воды и деминерализации;
  • Системы дистилляции воды.

ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ

  • Моечные установки и очистные сооружения (мойка и промывка жирных механических деталей, мойка легковых и грузовых машин, промывка оборудования в приборостроении);
  • Промышленные линии с моечными установками.

ПОЛИВ И СЕЛЬСКОЕ ХОЗЯЙСТВО

  • Теплицы;
  • Увлажнители;
  • Системы орошения.

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

  • Промышленные системы охлаждения;
  • Системы контроля температуры;
  • Холодильные машины;
  • Индукционное отопление;
  • Системы с теплообменниками;
  • Подпитка котлов;
  • Горячее водоснабжение и отопление.

НАСОСЫ СЕРИЙ ХVМ 92:
ТАБЛИЦА МАТЕРИАЛОВ И ЧЕРТЕЖ НАСОСА В РАЗРЕЗЕ

Вертикальные многоступенчатые насосы серии XVM92 05N370T, Арт. 149390

СЕРИИ ХVМ 92 – МОДЕЛЬ F

НАИМЕНОВАНИЕ

МАТЕРИАЛ

ССЫЛКА НА СТАНДАРТ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

1A

Нижняя камера

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

2

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

3

Диффузор



EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

4

Внешняя рубашка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Вал

Нержавеющая сталь

EN 10088-1-X2CrNiMoN22-5-3 (1.4462)

UNS S 31803

6

Адаптер

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

7

Кольцо износа

Технополимер PPS



8

Муфта

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

9

Верхняя опора

Чугун

EN 1561-GJL -250 (JL1040)

ASTM Класс 35

9A

Уплотнение корпуса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

10

Торцевое уплотнение вала

Карбид кремния/
графит/ EPDM





11

Уплотнительные кольца

EPDM





12

Защитный кожух муфты

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

13

Гильза вала и втулка вала

Карбид вольфрама





14

Втулка для диффузора

Графит





15

Заливные/сливные пробки

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

16

Стяжные болты для
крепления корпуса насоса

Оцинкованная сталь

EN 10277-3-36SMnPb14 (1.0765)

-


СЕРИИХVМ 92 – МОДЕЛЬ N

НАИМЕНОВАНИЕ

МАТЕРИАЛ

ССЫЛКА НА СТАНДАРТ

ЕВРОПА

США

1

Корпус насоса

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

1A

Нижняя камера

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

2

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

4

Внешняя рубашка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Вал

Нержавеющая сталь

EN 10088-1-X2CrNiMoN22-5-3 (1.4462)

UNS S 31803

6

Адаптер

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

7

Кольцо износа

Технополимер PPS



8

Муфта

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

9

Верхняя опора

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

9A

Уплотнение корпуса

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

10

Торцевое уплотнение
вала

Карбид кремния/
графит/ EPDM





11

Уплотнительные кольца

EPDM





12

Защитный кожух муфты

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

13

Гильза вала и втулка вала

Карбид вольфрама





14

Втулка для диффузора

Графит





15

Заливные/сливные пробки

Нержавеющая сталь

EN 10 088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

15

Стяжные болты для
крепления корпуса насоса

Нержавеющая сталь

EN 10088-1-X17CrNi16-2 (1.4057)

AISI 316

СЕРИЯ XVM 92
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2900 ОБ/МИН

ТИП
НАСОСА

P2
kW

P2
HP

l/min
m3/h

0
0

750
45

900
54

1000
60

1200
72

1300
78

1417
85

1600
96

1800
108

2000
120

XVM92 01/1

5.5

7.5



24.5

22.2

21.5

20.9

19.4

18.5

17.3

15

11.8

7.9

XVM92 01

7.5

10



33.5

28.7

27.2

26.2

24.3

23.3

22.2

20.2

17.6

14.3

XVM92 02/2

11

15



49.4

45.1

43.7

42.5

39.6

37.9

35.5

30.9

24.6

16.8

XVM92 02

15

20



67.8

58.2

55

53

49.5

47.6

45.2

41.4

36.3

29.6

XVM92 03/2

18.5

25



82.4

74.4

71

70

65

62

59

52

43.6

32.9

XVM92 03

22

30



102.2

88.2

84

81

76

73

69

63

56

46.3

XVM92 04/2

30

40



115.7

104

100

97

90

87

82

74

63

49

XVM92 04

30

40



133.1

117

111

108

101

97

92

85

75

62.5

XVM92 05/2

37

50



149

133.2

128

124

116

111

105

95

81

64.6

XVM92 05

37

50



166.4

146.3

140

135

126

111

115

106

94

78.1

XVM92 06/2

45

60



183.3

163.1

156

152

141

135

129

117

101

81

XVM92 06

45

60



200.9

175.9

168

163

151

146

139

127

113

94.2

XVM92 07/2

45

60



216.8

192.4

184

179

167

160

152

138

120

96.7
