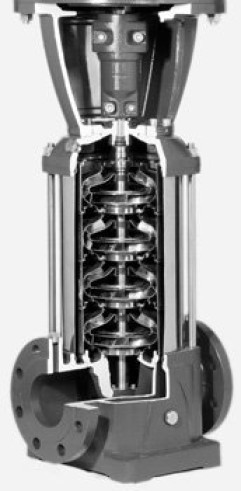

Вертикальные многоступенчатые насосы серии XVM66 06F370T, Арт. 149425

Вертикальные многоступенчатые насосы серии XVM66 06F370T, Арт. 149425
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос.
По запросу

Описание

Насос XVM - нормальновсасывающий вертикальный, многоступенчатый насос.

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОЕ СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ВОДОПОДГОТОВКА, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

ПРИМЕНЕНИЕ
Подача воды, не содержащей растворенные твердые частицы, всекторе жилищного строительства, ромышленности и сельскомхозяйстве:

  • Системы повышения давления и водоснабжения;
  • Моечные установки;
  • Станции водоподготовки;

Подача умеренно-агрессивных жидкостей, деминерализованной воды, воды с гликолем:

  • Циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования;
  • Подпитка котлов.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК XVM 2900 об./мин

Вертикальные многоступенчатые насосы серии XVM66 06F370T, Арт. 149425

ХАРАКТЕРИСТИКИ

НАСОС
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи анкерных болтов. Корпуса насосов, доступны в различных конструкционных исполнениях и с различными типами подключений.

  • Подача: до 120 м3/ч;
  • Напор: до 330 м;
  • Температура перекачиваемой жидкости:
    • от -30°C до 120°C для XVM 2, 4, 8 и16, стандартное исполнение
    • от -30°C до 120°C для XVM 33, 46,66 и 92, стандартное исполнение;
  • Максимальное рабочее давление:
    • XVM 2, 4, 8 с овальными фланцами: 16 бар (PN 16)
    • XVM 2, 4, 8,16 с круглыми фланцами или типа Victaulic®:25 бар
    • XVM2, 4, 8, 16 с соединениями типа CLAMP: 16 или 25 бар в зависимости от количества ступеней
    • XVM 33, 46: 16, 25, 40 бар (PN16,PN25 или PN40)
    • XVM 66, 92: 16, 25 бар (PN16,PN25);

МАТЕРИАЛЫ

• Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано
WRAS).

ХАРАКТЕРИСТИКИ СЕРИЙ ХVМ 66

  • Вертикальный многоступенчатый центробежный насос с рабочими колесами, диффузорами и наружным кожухом, сделанными из нержавею щей стали, с корпусом насоса и адап тером двига теля, сделанными из чугуна в стандартной версии;
  • Версия N полностью изготовлена из нержавеющей стали AISI 316;
  • Высоконапорные насосы и насосы с большим расходом представлены в 4 типоразмерах: ХVМ 33, 46, 66 и 92
  • Благодаря улучшенной конструкции, рабочая часть насоса обеспечивается более высоким показателем КПД и энергоэффективности;
  • Нововведенная система компенсации осевых нагрузок для высоконапорных насосов, обеспечивает уменьшение осевых нагрузок и позволяет использовать стандартные двигатели, которые доступны на рынке.
  • Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS);
  • Сбалансированное торцевое уплотнение, отвечает стан дар -там EN 12756 (ранее DIN 24960) и ISO 3069 и может быть замене но без демонтажа двигателя с гидравлической части насоса;
  • Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем механическому уплотнению;
  • Стандартные версии для жидкостей с температурой от -30°C до +120°C;
  • Корпус насоса, оснащен муфтами для установки манометров со стороны всасывающего и напорного фланцев;
  • Насосы конструкции «ин-лайн» с круглыми фланцами, которые могут соединяться с ответными фланцами, соответствуют EN 1092;
  • Механическая стойкость и простота в обслуживании. Не требуется специальных инструментов для сборки и разборки насосов.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Горизонтальное исполнение;
  • Специальное напряжение и частота - 60 Гц;
  • Специальные материалы для торцевых уплотнений, сальников и эластомеров;
  • Установки "GXVM", состоящие из электронасосов "XVM" из AISI 316, подключаемых последовательно, с целью получения значения общего напора, равного сумме напоров каждого из двух насосов;
  • Двигатели, адаптированные к жаркой и влажной окружающей среде;
  • 1-ый класс энергоэффективности двигателя;
  • ATEX 94/9/CE, Группа II, Категория 3, Газовая группа (G).

ОБЛАСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОНАСОСОВ СЕРИИ ХVМ

ВОДОСНАБЖЕНИЕ И ПОВЫШЕНИЕ ДАВЛЕНИЯ

  • Повышения давления в общественных зданиях, гостиницах и жилых комплексах;
  • Коммунальное водоснабжение;
  • Установки повышения давления;
  • Системы пожаротушения.

ВОДООБРАБОТКА

  • Системы нанофильтрации;
  • Системы умягчения воды и деминерализации;
  • Системы дистилляции воды.

ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ

  • Моечные установки и очистные сооружения (мойка и промывка жирных механических деталей, мойка легковых и грузовых машин, промывка оборудования в приборостроении);
  • Промышленные линии с моечными установками.

ПОЛИВ И СЕЛЬСКОЕ ХОЗЯЙСТВО

  • Теплицы;
  • Увлажнители;
  • Системы орошения.

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

  • Промышленные системы охлаждения;
  • Системы контроля температуры;
  • Холодильные машины;
  • Индукционное отопление;
  • Системы с теплообменниками;
  • Подпитка котлов;
  • Горячее водоснабжение и отопление.

НАСОСЫ СЕРИЙ ХVМ 66:
ТАБЛИЦА МАТЕРИАЛОВ И ЧЕРТЕЖ НАСОСА В РАЗРЕЗЕ

Вертикальные многоступенчатые насосы серии XVM66 06F370T, Арт. 149425

СЕРИИ ХVМ 66  МОДЕЛЬ F

НАИМЕНОВАНИЕ

МАТЕРИАЛ

ССЫЛКА НА СТАНДАРТ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

1A

Нижняя камера

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

2

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

3

Диффузор



EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

4

Внешняя рубашка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Вал

Нержавеющая сталь

EN 10088-1-X2CrNiMoN22-5-3 (1.4462)

UNS S 31803

6

Адаптер

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

7

Кольцо износа

Технополимер PPS



8

Муфта

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

9

Верхняя опора

Чугун

EN 1561-GJL -250 (JL1040)

ASTM Класс 35

9A

Уплотнение корпуса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

10

Торцевое уплотнение вала

Карбид кремния/
графит/ EPDM





11

Уплотнительные кольца

EPDM





12

Защитный кожух муфты

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

13

Гильза вала и втулка вала

Карбид вольфрама





14

Втулка для диффузора

Графит





15

Заливные/сливные пробки

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

16

Стяжные болты для
крепления корпуса насоса

Оцинкованная сталь

EN 10277-3-36SMnPb14 (1.0765)

-


СЕРИИХVМ 66  МОДЕЛЬ N

НАИМЕНОВАНИЕ

МАТЕРИАЛ

ССЫЛКА НА СТАНДАРТ

ЕВРОПА

США

1

Корпус насоса

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

1A

Нижняя камера

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

2

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

4

Внешняя рубашка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Вал

Нержавеющая сталь

EN 10088-1-X2CrNiMoN22-5-3 (1.4462)

UNS S 31803

6

Адаптер

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

7

Кольцо износа

Технополимер PPS



8

Муфта

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

9

Верхняя опора

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

9A

Уплотнение корпуса

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

10

Торцевое уплотнение
вала

Карбид кремния/
графит/ EPDM





11

Уплотнительные кольца

EPDM





12

Защитный кожух муфты

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

13

Гильза вала и втулка вала

Карбид вольфрама





14

Втулка для диффузора

Графит





15

Заливные/сливные пробки

Нержавеющая сталь

EN 10 088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

15

Стяжные болты для
крепления корпуса насоса

Нержавеющая сталь

EN 10088-1-X17CrNi16-2 (1.4057)

AISI 316

СЕРИЯ XVM 66
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2900 ОБ/МИН

ТИП
НАСОСА

P2
kW

P2
HP

l/min
m3/h

0
0

500
30

600
36

700
42

750
45

900
54

1000
60

1200
72

1300
78

1417
85

XVM66 01/1

4

5.5



23.8

21.4

20.7

19.9

19.4

17.8

16.6

13.3

11.2

8.3

XVM66 01

5.5

7.5



29.2

25.8

24.8

23.8

23.3

21.8

20.7

17.9

16.1

13.5

XVM66 02/2

7.5

10



47.5

42.6

41.2

39.5

38.6

36

32.9

26.4

22.2

16.4

XVM66 02/1

11

15



54.2

49.6

48.2

46.7

45.8

42.9

40.6

34.8

31.2

26.2

XVM66 02

11

15



60.4

55.7

54.4

52.8

52

49.3

47.1

42

38.9

34.7

XVM66 03/2

15

20



78.4

71.6

70

67

66

62

58

49

43.3

35.3

XVM66 03/1

15

20



84.7

77.8

76

74

71

68

65

56

51

44

XVM66 03

18.5

25



91.4

84.7

83

81

79

75

71

64

60

53.5

XVM66 04/2

18.5

25



108.9

99.6

97

94

91

86

82

70

63

52.8

XVM66 04/1

22

30



115.2

105.9

103

100

99

93

89

78

71

61.8

XVM66 04

22

30



121.6

112.5

110

107

105

100

96

86

79

70.8

XVM66 05/2

30

40



139.1

127.5

124

120

118

111

106

92

83

70.4

XVM66 05/1

30

40



145.6

134

131

127

125

118

111

99

91

79.5

XVM66 05

30

40



152

140.4

137

133

131

125

119

107

99

88.5

XVM66 06/2

30

40



169.5

155.6

152

147

144

136

129

113

103

88.1

XVM66 06/1

30

40



176

162

158

153

151

143

136

111

111

97.2

XVM66 06

37

50



182.4

168.5

164

160

158

150

143

128

119

106.2

XVM66 07/2

37

50



199.9

183.7

179

174

171

161

153

134

122

105.8

XVM66 07/1

37

50



206.4

190.1

185

180

177

168

160

142

131

114.9

XVM66 07

45

60



212.8

196.5

192

187

184

174

167

150

139

123.9

XVM66 08/2

45

60



230.3

211.8

206

200

197

186

177

156

142

123.5

XVM66 08/1

45

60



236.8

218.2

213

207

204

193

184

163

150

132.6

XVM66 08

45

60



243.2

224.6

219

213

210

199

191

171

159

141.6
