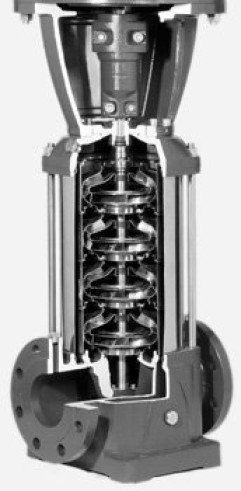

Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос.
По запросу

Описание

Насос XVM - нормальновсасывающий вертикальный, многоступенчатый насос.

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОЕ СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ВОДОПОДГОТОВКА, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

ПРИМЕНЕНИЕ
Подача воды, не содержащей растворенные твердые частицы, всекторе жилищного строительства, ромышленности и сельскомхозяйстве:

  • Системы повышения давления и водоснабжения;
  • Моечные установки;
  • Станции водоподготовки;

Подача умеренно-агрессивных жидкостей, деминерализованной воды, воды с гликолем:

  • Циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования;
  • Подпитка котлов.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК XVM 2900 об./мин

Вертикальные многоступенчатые насосы серии XVM33 10F300T, Арт. 150080

ХАРАКТЕРИСТИКИ

НАСОС
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи анкерных болтов. Корпуса насосов, доступны в различных конструкционных исполнениях и с различными типами подключений.

  • Подача: до 120 м3/ч;
  • Напор: до 330 м;
  • Температура перекачиваемой жидкости:
    • от -30°C до 120°C для XVM 2, 4, 8 и16, стандартное исполнение
    • от -30°C до 120°C для XVM 33, 46,66 и 92, стандартное исполнение;
  • Максимальное рабочее давление:
    • XVM 2, 4, 8 с овальными фланцами: 16 бар (PN 16)
    • XVM 2, 4, 8,16 с круглыми фланцами или типа Victaulic®:25 бар
    • XVM2, 4, 8, 16 с соединениями типа CLAMP: 16 или 25 бар в зависимости от количества ступеней
    • XVM 33, 46: 16, 25, 40 бар (PN16,PN25 или PN40)
    • XVM 66, 92: 16, 25 бар (PN16,PN25);

МАТЕРИАЛЫ

• Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано
WRAS).

ХАРАКТЕРИСТИКИ СЕРИЙ ХVМ 33

  • Вертикальный многоступенчатый центробежный насос с рабочими колесами, диффузорами и наружным кожухом, сделанными из нержавею щей стали, с корпусом насоса и адап тером двига теля, сделанными из чугуна в стандартной версии;
  • Версия N полностью изготовлена из нержавеющей стали AISI 316;
  • Высоконапорные насосы и насосы с большим расходом представлены в 4 типоразмерах: ХVМ 33, 46, 66 и 92
  • Благодаря улучшенной конструкции, рабочая часть насоса обеспечивается более высоким показателем КПД и энергоэффективности;
  • Нововведенная система компенсации осевых нагрузок для высоконапорных насосов, обеспечивает уменьшение осевых нагрузок и позволяет использовать стандартные двигатели, которые доступны на рынке.
  • Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS);
  • Сбалансированное торцевое уплотнение, отвечает стан дар -там EN 12756 (ранее DIN 24960) и ISO 3069 и может быть замене но без демонтажа двигателя с гидравлической части насоса;
  • Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем механическому уплотнению;
  • Стандартные версии для жидкостей с температурой от -30°C до +120°C;
  • Корпус насоса, оснащен муфтами для установки манометров со стороны всасывающего и напорного фланцев;
  • Насосы конструкции «ин-лайн» с круглыми фланцами, которые могут соединяться с ответными фланцами, соответствуют EN 1092;
  • Механическая стойкость и простота в обслуживании. Не требуется специальных инструментов для сборки и разборки насосов.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Горизонтальное исполнение;
  • Специальное напряжение и частота - 60 Гц;
  • Специальные материалы для торцевых уплотнений, сальников и эластомеров;
  • Установки "GXVM", состоящие из электронасосов "XVM" из AISI 316, подключаемых последовательно, с целью получения значения общего напора, равного сумме напоров каждого из двух насосов;
  • Двигатели, адаптированные к жаркой и влажной окружающей среде;
  • 1-ый класс энергоэффективности двигателя;
  • ATEX 94/9/CE, Группа II, Категория 3, Газовая группа (G).

ОБЛАСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОНАСОСОВ СЕРИИ ХVМ

ВОДОСНАБЖЕНИЕ И ПОВЫШЕНИЕ ДАВЛЕНИЯ

  • Повышения давления в общественных зданиях, гостиницах и жилых комплексах;
  • Коммунальное водоснабжение;
  • Установки повышения давления;
  • Системы пожаротушения.

ВОДООБРАБОТКА

  • Системы нанофильтрации;
  • Системы умягчения воды и деминерализации;
  • Системы дистилляции воды.

ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ

  • Моечные установки и очистные сооружения (мойка и промывка жирных механических деталей, мойка легковых и грузовых машин, промывка оборудования в приборостроении);
  • Промышленные линии с моечными установками.

ПОЛИВ И СЕЛЬСКОЕ ХОЗЯЙСТВО

  • Теплицы;
  • Увлажнители;
  • Системы орошения.

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

  • Промышленные системы охлаждения;
  • Системы контроля температуры;
  • Холодильные машины;
  • Индукционное отопление;
  • Системы с теплообменниками;
  • Подпитка котлов;
  • Горячее водоснабжение и отопление.

НАСОСЫ СЕРИЙ ХVМ 33:
ТАБЛИЦА МАТЕРИАЛОВ И ЧЕРТЕЖ НАСОСА В РАЗРЕЗЕ

Вертикальные многоступенчатые насосы серии XVM33 10F300T, Арт. 150080

СЕРИИ ХVМ 33  МОДЕЛЬ F

НАИМЕНОВАНИЕ

МАТЕРИАЛ

ССЫЛКА НА СТАНДАРТ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

1A

Нижняя камера

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

2

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

3

Диффузор



EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

4

Внешняя рубашка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Вал

Нержавеющая сталь

EN 10088-1-X2CrNiMoN22-5-3 (1.4462)

UNS S 31803

6

Адаптер

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

7

Кольцо износа

Технополимер PPS



8

Муфта

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

9

Верхняя опора

Чугун

EN 1561-GJL -250 (JL1040)

ASTM Класс 35

9A

Уплотнение корпуса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

10

Торцевое уплотнение вала

Карбид кремния/графит/ EPDM





11

Уплотнительные кольца

EPDM





12

Защитный кожух муфты

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

13

Гильза вала и втулка вала

Карбид вольфрама





14

Втулка для диффузора

Графит





15

Заливные/сливные пробки

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

16

Стяжные болты для
крепления корпуса насоса

Оцинкованная сталь

EN 10277-3-36SMnPb14 (1.0765)

-


СЕРИИХVМ 33  МОДЕЛЬ N

НАИМЕНОВАНИЕ

МАТЕРИАЛ

ССЫЛКА НА СТАНДАРТ

ЕВРОПА

США

1

Корпус насоса

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

1A

Нижняя камера

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

2

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

4

Внешняя рубашка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Вал

Нержавеющая сталь

EN 10088-1-X2CrNiMoN22-5-3 (1.4462)

UNS S 31803

6

Адаптер

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

7

Кольцо износа

Технополимер PPS



8

Муфта

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

9

Верхняя опора

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

9A

Уплотнение корпуса

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

10

Торцевое уплотнение
вала

Карбид кремния/графит/
EPDM





11

Уплотнительные кольца

EPDM





12

Защитный кожух муфты

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

13

Гильза вала и втулка вала

Карбид вольфрама





14

Втулка для диффузора

Графит





15

Заливные/сливные пробки

Нержавеющая сталь

EN 10 088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

15

Стяжные болты для
крепления корпуса насоса

Нержавеющая сталь

EN 10088-1-X17CrNi16-2 (1.4057)

AISI 316

СЕРИЯ XVM 33
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2900 ОБ/МИН

ТИП
НАСОСА

P2
kW

P2
HP

l/min
mVh

0
0

250
15

300
18

367
22

417
25

500
30

583
35

667
40

XVM33 01/1

2.2

3



17.4

16.2

15.7

15

14

12.2

9.8

6.7

XVM33 01

3

4

23.8

21.7

21.2

20

20

17.8

15.5

12.7

XVM33 02/2

4

5.5

35.1

34.1

33.3

32

30

27

22.4

16.6

XVM33 02/1

4

5.5

40.8

38.8

37.9

36

35

32

27.5

22.3

XVM33 02

5.5

7.5

47.8

45

44.1

43

41

39

35

29.9

XVM33 03/2

5.5

7.5

57.7

55.2

53.8

51

49

44

38

29.6

XVM33 03/1

7.5

10

64.5

61.3

60

58

56

51

45

37

XVM33 03

7.5

10

71.5

67.4

66

64

62

58

52

44.6

XVM33 04/2

7.5

10

82

78.8

77

74

71

66

58

47.2

XVM33 04/1

11

15

88.9

85

83

81

78

73

65

55.1

XVM33 04

11

15

95.9

91.1

90

87

85

80

73

63.1

XVM33 05/2

11

15

106

101.6

100

96

93

85

76

63

XVM33 05/1

11

15

112.7

107.2

105

102

99

92

82

70

XVM33 05

15

20

120.4

114.9

113

110

107

101

92

80.5

XVM33 06/2

15

20

131.2

126.9

125

120

116

108

96

81.2

XVM33 06/1

15

20

139.1

133.5

131

128

124

116

105

90.4

XVM33 06

15

20

145.6

139

137

133

129

111

110

96.1

XVM33 07/2

15

20

156

149.9

147

143

138

128

115

98.2

XVM33 07/1

18.5

25

163.3

156.6

154

150

145

136

123

106.2

XVM33 07

18.5

25

170.3

162.8

160

156

152

142

130

113.3

XVM33 08/2

18.5

25

180.6

173.7

171

166

161

150

135

115.3

XVM33 08/1

18.5

25

187.4

179.5

177

171

166

156

141

121.7

XVM33 08

22

30

194.1

185.1

182

177

172

161

147

128

XVM33 09/2

22

30

202.1

194.1

191

185

179

166

150

127.9

XVM33 09/1

22

30

210.2

201.2

198

192

186

174

157

135.9

XVM33 09

22

30

216.8

206.8

204

198

193

181

165

143.7

XVM33 10/2

22

30

226.4

217.2

213

207

200

186

168

143.9

XVM33 10/1

30

40

234.5

225

221

215

209

196

178

154.2

XVM33 10

30

30

241.8

231.3

228

222

216

203

185

162.2

XVM33 11/2

30

30

252

244

240

233

226

111

190

163.7

XVM33 11/1

30

30

259

249.2

245

238

232

217

197

171

XVM33 11

30

40

265.7

253.6

250

243

236

222

203

176.9

XVM33 12/2

30

40

275.9

266.2

262

254

246

229

207

178.3

XVM33 12/1

30

40

282.8

271.5

267

260

252

236

214

185.6

XVM33 12

30

40

289.8

276.7

272

265

258

242

221

192.9

XVM33 13/2

30

40

300.5

291.1

286

278

270

252

228

197.6

XVM33 13/1

30

40

306.9

294.9

290

282

274

256

233

202.4
