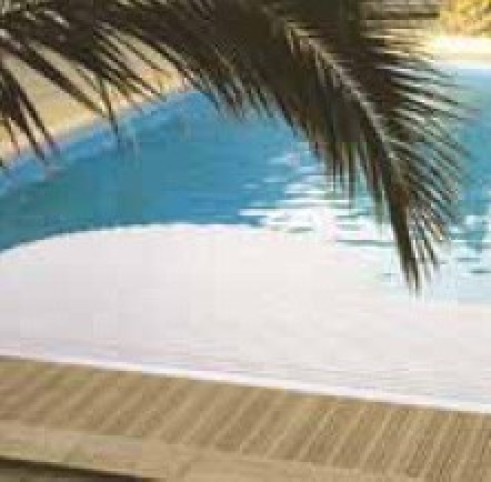

Автоматические покрытия: подводные модели Roussillon

Автоматическое покрытие Roussillon представляет собой погружённую модель, которая включает в себя двигатель в отдельной нише, вал сматывающего устройства и покрытие находятся в чаше самого бассейна.
Подводная ниша с валом сматывающего устройства должна быть отделена от основного бассейна небольшой бетонной перегородкой во время строительства или позднее перегородкой из ПВХ.
Основные элементы для сбора покрытия: планки, планки лестницы, механический комплект, установочный комплект, алюминиевая тавровая балка и крышка для ниши.

МЕХАНИЧЕСКИЙ КОМПЛЕКТ
Включает в себя следующие компоненты:
- Штампованный диаметром146 мм вал сматывающего устройства, толщиной 5 мм и соединительный вал диаметром 30 мм.
- Опорный кронштейн двигателя.
- Водонепроницаемые уплотнители со стороны закладной детали.
- Водонепроницаемые уплотнители со стороны несущей опоры.
- Мотор-редуктор 24В с опорным кронштейном из нержавеющей стали.
- Стандартная панель управления 220/24В.
- Клавишный выключатель ВКЛ-ВЫКЛ.

Штампованный алюминиевый вал

ПОЛНАЯ ЭЛЕКТРИЧЕСКАЯ ПАНЕЛЬ УПРАВЛЕНИЯ (опция)

В механический комплект включена стандартная электрическая панель управления 220/24В (120 и 250 Н∙м). Также доступна полная электрическая панель управления, которая включает в себя два запасных контактора. Один для остановки электролиза соли при обработке воды в бассейне, когда покрытие выдвинуто. Второй контактор предназначен для установки системы очистителя покрытия под давлением.

Примечание: Если используется электролизер, необходимо заземляющее соединение.

УСТАНОВОЧНЫЙ КОМПЛЕКТ

Включает следующие компоненты:
- Закладная деталь .
- Несущий опорный кронштейн для закрепления.
- Заделочные детали (2) для кронштейна опорной балки.
- Водонепроницаемые уплотнители для закладной.

СХЕМА СБОРКИ МОДЕЛИ ROUSSILLON
