Описание

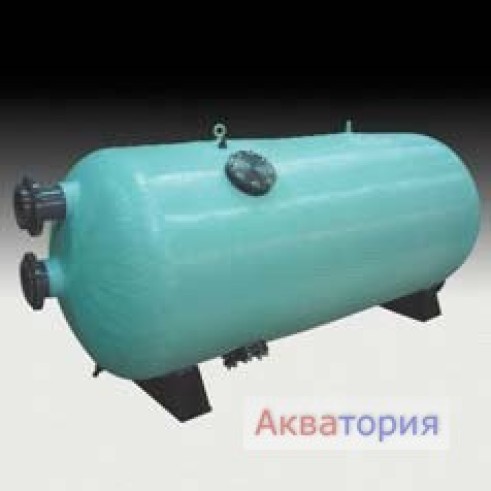

Фильтр горизонтальный Rodas диаметром 1050 мм, длина 1900 мм, рабочее давление 4 кг/см2, высота фильтрующего слоя 0,6 м 07124 Astral

Высота фильтрующего слоя 0,6 м

Максимальное рабочее давление 4 кг/см

Конструктивные характеристики фильтра в соответствии с DIN 18820:
- 1. Химически стойкий защитный экран из изонеоперлигликаля типа CSS
UP3.
Повышенная твердость и абразивная стойкость к песку и соленой воде. Соответствует
немецким стандартам KTW и сертифицировано LVHT. Химически стойкий защитный экран из
винилэстера типа CSS
PHAS предлагается как защита от озона.
- 2. Армированный полиэстер ламинированный смолой с волокнами стекловолокна, тип GF
UP1.
- Укреплен в местах, подвергающихся повышенным нагрузкам, дополнительными экранами
с чередованием неориентированной фибры (4) м с ориентированной (3).
- Шпуленавивающие машины, контролируемые компьютером, укладывают комплект радиальных
шпульных слоев (5) (7) на цилиндрическую часть и ряд полярных шпульных слоев (6) вдоль всего
фильтра типа GF
UP1. Наиболее существенными характеристиками таких фильтров является их
способность благодаря своей конструкции противостоять большему внутреннему давлению.
- Внешний защитный слой из полиуретана, устойчивого к ультрафиолетовому излучению.
- Все фильтры испытываются на внутреннюю температуру до 60°C

Общие характеристики:
- Устойчивость против коррозии такая же как и у традиционных стальных фильтров
- Отличное соотношение между весом фильтра и его механическими характеристиками
- Максимальная эксплуатационная температура 50°C
- Соответствует европейским стандартам для сосудов под давлением 97/23/CE, включая часть
3 статьи 3.
- Гидравлические испытания проводятся при давлении, в 1,5 раза превышающим максимальное
рабочее давление.
- Расчеты сопротивления и прочности базируются на нормах BS
4994 и AD Merkblatt N1
Оборудованы:
- Панель манометров
- Ручные воздушный и дренажный клапаны.
- Подключение воздушной продувки.
- Загрузочный люк ∅ 400 мм.
Характеристики внутренних частей:
- Внутренние части и трубы из ПВХ.
- Коллектор из полипропилена.
- Болты, гайки, шайбы из нержавеющей стали AISI-316.
- EPDM уплотнения.
Опции:
- Люк ∅ 400 мм (Артикул 07115).
- Внутреннее химически стойкое к озону покрытие.
(для макс. концентрации озона 0,4 ppm) (Артикул 07827).
- Смотровые окна ∅ 135 мм и ∅ 400 мм (Артикул 07117)
