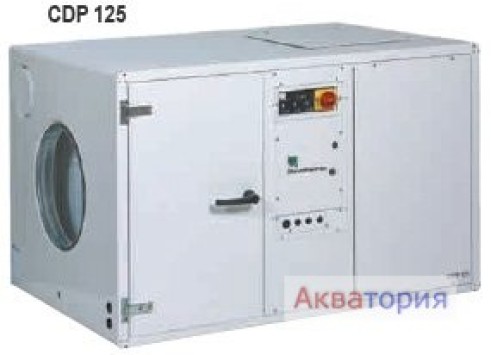

Стационарные осушители для плавательных бассейнов CDP 125

Для настенного или напольного монтажа, настенного монтажа в отдельном техническом помещении. Съемный фильтр на воздухозаборном патрубке (∅ 400 мм).Возможность подмеса свежего воздуха (∅ патрубка = 160 мм).Поршневой компрессор (CDP 125, CDP 165). Радиальный вентилятор. Расход воздуха 2500 м3/ч Максимальное внешнее . стат. давление 230 Па
По запросу

Описание

Стационарные осушители для плавательных бассейнов CDP 125

Для настенного или напольного монтажа, настенного монтажа в отдельном техническом помещении.

Конструктивные особенности

  • Корпус из горячеоцинкованной стали с дополнительным наружным и внут ренним эмалевым покрытием (сдвоенные панели с теплоизоляционным слоем толщиной 50 мм).
  • Сливное отверстие, расположенное на стороне забора воздуха. Дренажный патрубок для подсоединения водяного шланга диаметром 3/4”.
  • Съемный фильтр на воздухозаборном патрубке (∅ 400 мм).
  • Раздача воздуха сверху или сбоку (∅ патрубка = 400 мм).
  • Возможность установки инспекционной дверцы с противоположной стороны.
  • Возможность подмеса свежего воздуха (∅ патрубка = 160 мм).
  • Опциональный водоохлаждаемый конденсатор (∅ медных соединительных трубок = 15 мм).
  • Поршневой компрессор (CDP 125, CDP 165).
  • Радиальный вентилятор.
  • Настенный или напольный монтаж на виброизолирующие опоры (опция).
  • Водяной калорифердоводчик для подогрева осушенного воздуха (опция).

СИСТЕМА УПРАВЛЕНИЯ

Автоматическое поддержание требуемого уровня влажности с помощью опционального комнатного или канального гигростата. При использовании водяного калорифера-доводчика возможно подключение к агрегату внешнего комнатного термостата.

Посредством светоиндикации на дисплее панели управления отображаются следующие функциональные состояния:

1. Подача электропитания на осушитель.Стационарные осушители для плавательных бассейнов CDP 75, CDP 125, CDP 165
2. Процесс осушения – работает компрессор.Стационарные осушители для плавательных бассейнов CDP 75, CDP 125, CDP 165
3. Неисправность холодильного контура –
осушитель автоматически отключается.
Стационарные осушители для плавательных бассейнов CDP 75, CDP 125, CDP 165
4. Подогрев воздуха калорифером-доводчиком.Стационарные осушители для плавательных бассейнов CDP 75, CDP 125, CDP 165

На панели управления расположены кнопки включения режима осушения, подогрева воздуха и его непрерывной вентиляции.

При температуре эксплуатации в пределах от 15 до 20 °С агрегат рекомендуется комплектовать датчиком испарителя для задействования режима пассивного оттаивания осушителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Единицы измерения

CDP 125

Рабочий диапазон – влажность

% RH

40- 100

Рабочий диапазон – температура

°C

20-38

Расход воздуха

м3

2500

Максимальное внешнее . стат. давление

Па

230

Макс. расход свежего воздуха

м3

375

Параметры электропитания

В / Гц

1 x 220 / 50

Макс. потребляемый ток

A

14,0 / 7,6

Макс. потребляемая мощность

кВт

3,2

Хладагент



R407C

Количество хладагента

кг

5,200

Уровень шума (1 м)

дБ(A)

60

Вес

кг

160

Фильтр



EU3

Цвет

RAL

9016

Класс защиты



IPX4

Водоохлаждаемые конденсаторы





CDP 125

Соединительный . патрубок

мм

∅ 15

Макс. расход воды

л/ч

700

Макс. холодо-. производительность *

кВт

4,5

Напор

кПа

13

* Рабочие условия:
температура хладагента на стороне низкого давления – 10 °С,
температура хладагента на стороне высокого давления – 40 °С,
температура воды – 28 °С.

КРИВЫЕ ВЛАГОСЪЕМА



CDP 125

Стационарные осушители для плавательных бассейнов  CDP 125, КРИВЫЕ ВЛАГОСЪЕМА

ГАБАРИТНЫЕ РАЗМЕРЫ *

CDP 125

Стационарные осушители для плавательных бассейнов CDP 75, CDP 125, CDP 165 ГАБАРИТНЫЕ РАЗМЕРЫ

Кронштейны для настенного монтажа



A

В

C

D

CDP 75

365

270

1092

932

CDP 125

465

370

1237

1180

* Все размеры даны в мм.

Кронштейн крепится с помощью защелкивающейся гайки

Виброизолирующие опоры

Стационарные осушители для плавательных бассейнов CDP 75, CDP 125, CDP 165 Виброизолирующие опоры



A

В

CDP 75

745±2

650

CDP 125

942±2

850

CDP 165

1067±2

975

Водяной калорифер-доводчик

Стационарные осушители для плавательных бассейнов CDP 75, CDP 125, CDP 165 Водяной калорифер-доводчик

Размеры и вес калорифера



A

В

С

D

E

F

G

H

J

Вес, кг

CDP 75,
CDP 125 (∅ 400)

410

55

240

430

580

650

695

400

1/2”

28

CDP 165 (∅ 500)

410

55

352

655

705

775

820

500

3/4”

34

* Все размеры даны в мм.

Технические характеристики калорифера



CDP 125



2RR

2RR

2RR

Тип соединения



1/2”

1/2”

1/2”

∅патрубка

мм

400

400

400

Температура воды на входе / выходе

°С

82/71

80/60

70/35

Расход воздуха

м3

2500

2500

2500

Температура воздуха на выходе

°С

51,58

47,11

34,42

Тепловая мощность

кВт

20,84

17,05

6,29

Расход воды

л/ч

1620

720

144

Напор воды

кПа

10,09

2,44

0,15

Потеря давления

Па

28,63

28,42

27,84

Примечание. Технические характеристики калорифера указаны для температуры воздуха в помещении 27 °С.

АКСЕССУАРЫ :
Кронштейны для настенного монтажа (CDP 75, CDP 125)
Виброизолирующие опоры
Водяной калорифер-доводчик
Комнатный гигростат
Канальный гигростат
Комнатный термостат
Датчик для режима оттаивания
