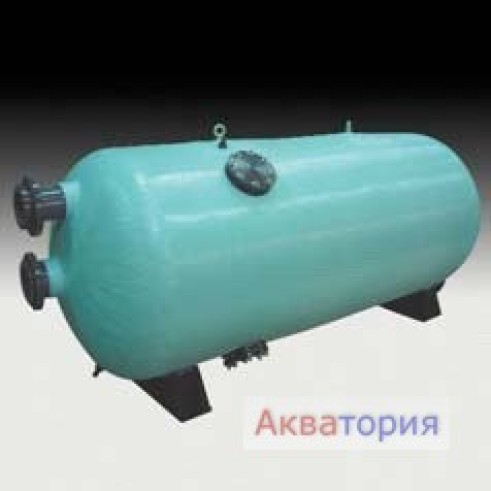

Фильтр горизонтальный Rodas диаметром 1050 мм, длина 1900 мм, рабочее давление 2,5 кг/см2, высота фильтрующего слоя 0,6 м 05108 Astral

- Устойчивость против коррозии такая же как и у традиционных стальных фильтров - Отличное соотношение между весом фильтра и его механическими характеристиками - Максимальная эксплуатационная температура 50°C
По запросу

Описание

Фильтр горизонтальный Rodas диаметром 1050 мм, длина 1900 мм, рабочее давление 2,5 кг/см2, высота фильтрующего слоя 0,6 м 05108 Astral

Высота фильтрующего слоя 0,6 м

Максимальное рабочее давление 2,5 кг/см

Конструктивные характеристики фильтра в соответствии с DIN 18820:
- 1. Химически стойкий защитный экран из изонеоперлигликаля типа CSSUP3.
Повышенная твердость и абразивная стойкость к песку и соленой воде. Соответствует
немецким стандартам KTW и сертифицировано LVHT. Химически стойкий защитный экран из
винилэстера типа CSSPHAS предлагается как защита от озона.
- 2. Армированный полиэстер ламинированный смолой с волокнами стекловолокна, тип GFUP1.
- Укреплен в местах, подвергающихся повышенным нагрузкам, дополнительными экранами
с чередованием неориентированной фибры (4) м с ориентированной (3).
- Шпуленавивающие машины, контролируемые компьютером, укладывают комплект радиальных
шпульных слоев (5) (7) на цилиндрическую часть и ряд полярных шпульных слоев (6) вдоль всего
фильтра типа GFUP1. Наиболее существенными характеристиками таких фильтров является их
способность благодаря своей конструкции противостоять большему внутреннему давлению.
- Внешний защитный слой из полиуретана, устойчивого к ультрафиолетовому излучению.
- Все фильтры испытываются на внутреннюю температуру до 60°C

Общие характеристики:
- Устойчивость против коррозии такая же как и у традиционных стальных фильтров
- Отличное соотношение между весом фильтра и его механическими характеристиками
- Максимальная эксплуатационная температура 50°C
- Соответствует европейским стандартам для сосудов под давлением 97/23/CE, включая часть
3 статьи 3.
- Гидравлические испытания проводятся при давлении, в 1,5 раза превышающим максимальное
рабочее давление.
- Расчеты сопротивления и прочности базируются на нормах BS4994 и AD Merkblatt N1
Оборудованы:
- Панель манометров
- Ручные воздушный и дренажный клапаны.
- Подключение воздушной продувки.
- Загрузочный люк ∅ 400 мм.
Характеристики внутренних частей:
- Внутренние части и трубы из ПВХ.
- Коллектор из полипропилена.
- Болты, гайки, шайбы из нержавеющей стали AISI-316.
- EPDM уплотнения.
Опции:
- Люк ∅ 400 мм (Артикул 07115).
- Внутреннее химически стойкое к озону покрытие.
(для макс. концентрации озона 0,4 ppm) (Артикул 07827).
- Смотровые окна ∅ 135 мм и ∅ 400 мм (Артикул 07117)

Длина, мм

Скорость фильтрации, м3/час/м2

Выход.∅, мм

Поток, м3/час

Артикул

Стандартная упаковка

Стандартный вес, кг

Стандартный объём, м3

1900

20

75

34

05102

1

230

2,95

30

90

52

05105

1

230

2,95

40

110

69

05108

1

230

2,95

2300

20

110

42

11331

1

280

3,57

30

125

64

11332

1

280

3,57

40

140

85

11333

1

280

3,57

2500

20

110

46

24842

1

305

3,88

30

125

70

24843

1

305

3,88

40

140

93

24844

1

305

3,88

2700

20

110

50

11334

1

330

4,20

30

125

75

11335

1

330

4,20

40

140

100

11336

1

330

4,20

3000

20

110

56

22647

1

370

4,67

30

140

84

22648

1

370

4,67

40

160

113

22649

1

370

4,67
