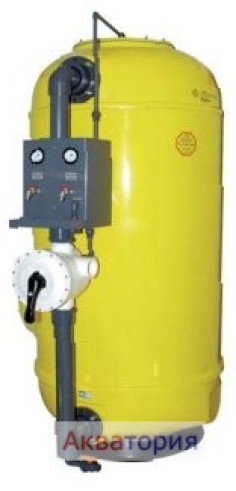

Фильтровальная установка Public 1800 с дюзовым дном Арт. 1941-022-00

0 Отзывов

Количество дюз 189 Макс. объёмный поток, 30м/50м 76,2/130

По запросу

Количество

Производитель:

Описание

Фильтровальная установка Public 1800 с дюзовым дном Арт. 1941-022-00

Фильтровальная емкость из высококачественного, усиленного стекловолокном полиэстера, изготовленная современным методом ламинирования; с дюзовым дном, отверстием для загрузки и очистки, внутренней трубной обвязкой из абсолютно устойчивой к коррозии пластмассы с заливной воронкой, устройством опорожнения и устройством удаления воздуха вручную.

6 ти-ходовой клапан (ручной) для фильтровальных емкостей 610, 765, 910, 1080, 1250; с фронтальной обвязкой (вентильной группой) с 5 промежуточными вентилями (ручными) для фильтровальных емкостей 1450 и 1850 мм, а также самовсасывающим насосом фильтра с большим префильтром.

Напряжение питания: 400 В
Обратный клапан без обвязки
Детали фронтальной обвязки поставляются в разобранном (несклеенном) виде.

Обвязка насоса (монтируемая между насосом и обвязкой фильтра) в комплект поставки не входит.
Производится в соответствии с Директивой 97/23EG и нормами AD N1 на оборудование, работающее под давлением. Имеет сертификат KSW/KTW.

В комплект поставки входит смотровое окно из плексигласа в исполнении "заподлицо".
Размеры: (на просвет) 245 х 55 мм (высота/ширина)

Таблица подбора компонентов для фильтровальной установки

Ø (мм)	Высота емкости, (мм)	Количество дюз	Макс. объёмный поток, 30м/50м	Загрузочное отверстие	Техническое отверстие	Ревизионное отверстие	Арт.№:
1800	2850	189	76,2/130	DN 500	DN 500	DN 150	1941-022-00	30 812,67

Выберите воздушный клапан нужного размера

Воздушный клапан для фильтровальных ёмкостей из V4A, 3/4" IG и 1/2" AG, с большим аэратором d 32, ручным устройством удаления воздуха d 20, подключаемый к измерительно-испытательному щиту.

Фильтровальная ёмкость,	вкл.	Арт.№:
610/765/910	Крышка ёмкости с отражающим диском из прочного PVC	0984-304-00	1 301,27
1080/1250/1400/1850	Резьбовое соединение PVC	0984-306-00	1 261,10

Клапан обратной промывки

Фильтровальная ёмкость,	Размеры, (")	Арт.№:
610/765/910/1080/1250	Крышка ёмкости с отражающим диском из прочного PVC	0990-652-00	1 143,83

Байпас обратной промывки

Байпас для беспрепятственной промывки фильтровальных ёмкостей с 6-ходовым клапаном, вкл. промежуточные вентили EBRO с фиксируемой ручкой. Отдельные компоненты (не склеенные).

Ø (мм)	Номинальный диаметр, (DN)	Диаметр трубы, (мм)	Арт.№:
910	80	90	1974-075-90	425,72
1080/1250	100	110	1974-076-90	522,11

Фронтальная обвязка

Фронтальная обвязка (вентильная группа) с 5 промежуточными вентилями EBRO, с фиксируемой ручкой, вкл. фланцы, муфты, резьбовые соединения, уголки, тройники, а также трубы по размеру; в разобранном виде.
Положения вентиля: Фильтрация / Обр. промывка / Доп. промывка / Слив в канализацию / Закрыто.

Ø (мм)	Номинальный диаметр, (DN)	Диаметр трубы, (мм)	Арт.№:
910	100 / 80	110 / 90	1971-061-00	2 682,86
1080	125 / 100	140 / 110	1971-062-00	3 036,29
1250	125 / 125	140 / 140	1971-063-00	3 510,20
1400	150 / 125	160 / 140	1971-064-00	4 112,64
1850	200 / 150	225 / 160	1971-065-00	5 662,91

ыберите насос нужной производительности

Фильтровальная ёмкость	Модель	Напряже- ние, (В)	Производи- тельность насоса, (м³/ч)	м вод. ст.	Потребляемая мощность, (кВ)	Кабель с вилкой	Арт.№:
610	Badu 90/15	400	15	10	1	-	0980-428-00	875,54
765	Badu 90/25	400	22,5	10	1,65	-	0980-560-01	1 277,17
910	Resort 30	400	32,5	10	1,9	-	0980-585-00	1 783,22
1080	Resort 60	400	50	10	3,3	-	0980-590-00	2 136,65
1250	Resort 70	400	65	10	3,8	-	0980-591-00	2 353,52
1400	Resort 80	400	80	10	4,8	-	0980-592-00	2 811,38
1800	Resort 110	400	110	10	6,4	-	0980-593-00	3 188,90

Принадлежности

Смотровое окно (смотровое стекло]
Дополнительное смотровое окно из плексигласа, в исполнение „заподлицо“
Размеры: (на просвет) 345 x 55 мм (В/Ш)
Арт.№: 1974-022-00 1 277,17

Измерительно-испытательный щит
Измерительно-испытательный щит с кранами отбора проб необработанной и очищенной воды
С 2 манометрами и полкой для проб воды
На пластмассовой панели, вкл. детали обвязки для подсоединения к фильтровальной емкости
Арт.№: 1974-100-00 1 020,13

Специальное освещение для фильтровальных емкостей
С кнопочным выключателем, лампочкой, крышкой из нержавеющей стали, петлей и соединительным кабелем 3 м
24В/50Вт Арт.№: 1974-040-00 602,44

Трансформатор
Трансформатор однофазный, 230В +/- 5% (первичная обмотка), 50-60 Гц 24 В (вторичная обмотка)
60 вA (для одной лампочки) Арт.№: 1974-045-00 602,44
125 вA (для двух лампочек) Арт.№: 1974-046-00 690,80
