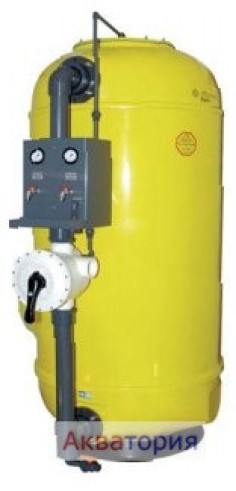

Фильтровальная установка Public 610 с дюзовым дном Арт. 1941-002-00

Количество дюз 24 Макс. объёмный поток, 30м/50м 8,7/14
По запросу

Описание

Фильтровальная установка Public 610 с дюзовым дном Арт. 1941-002-00

Фильтровальная емкость из высококачественного, усиленного стекловолокном полиэстера, изготовленная современным методом ламинирования; с дюзовым дном, отверстием для загрузки и очистки, внутренней трубной обвязкой из абсолютно устойчивой к коррозии пластмассы с заливной воронкой, устройством опорожнения и устройством удаления воздуха вручную.

6 ти-ходовой клапан (ручной) для фильтровальных емкостей 610, 765, 910, 1080, 1250; с фронтальной обвязкой (вентильной группой) с 5 промежуточными вентилями (ручными) для фильтровальных емкостей 1450 и 1850 мм, а также самовсасывающим насосом фильтра с большим префильтром.

Напряжение питания:                 400 В
Обратный клапан без обвязки
Детали фронтальной обвязки поставляются в разобранном (несклеенном) виде.

Обвязка насоса (монтируемая между насосом и обвязкой фильтра) в комплект поставки не входит.
Производится в соответствии с Директивой 97/23EG и нормами AD N1 на оборудование, работающее под давлением. Имеет сертификат KSW/KTW.

В комплект поставки входит смотровое окно из плексигласа в исполнении "заподлицо".
Размеры: (на просвет)       245 х 55 мм (высота/ширина)

Таблица подбора компонентов для фильтровальной установки

Ø (мм)

Высота
емкости,
(мм)

Количество
дюз

Макс.
объёмный
поток, 30м/50м

Загрузочное
отверстие

Техническое
отверстие

Ревизионное
отверстие

Арт.№:



610

2100

24

8,7/14

DN 210

DN 210

-

1941-002-00

5 783,40

Выберите воздушный клапан нужного размера

Воздушный клапан для фильтровальных ёмкостей из V4A, 3/4" IG и 1/2" AG, с большим аэратором d 32, ручным устройством удаления воздуха d 20, подключаемый к измерительно-испытательному щиту.

Фильтровальная ёмкость,

вкл.
Арт.№:



610/765/910

Крышка ёмкости с отражающим диском из прочного PVC 0984-304-00 1 301,27

1080/1250/1400/1850

Резьбовое соединение PVC 0984-306-00 1 261,10

Клапан обратной промывки

Фильтровальная ёмкость,

Размеры, (")
Арт.№:



610/765/910/1080/1250

Крышка ёмкости с отражающим диском из прочного PVC 0990-652-00 1 143,83

Байпас обратной промывки

Байпас для беспрепятственной промывки фильтровальных ёмкостей с 6-ходовым клапаном, вкл. промежуточные вентили EBRO с фиксируемой ручкой. Отдельные компоненты (не склеенные).

Ø (мм)

Номинальный диаметр, (DN)
Диаметр трубы, (мм)

Арт.№:



910

80
90
1974-075-90 425,72
1080/1250
100
110
1974-076-90 522,11

Фронтальная обвязка

Фронтальная обвязка (вентильная группа) с 5 промежуточными вентилями EBRO, с фиксируемой ручкой, вкл. фланцы, муфты, резьбовые соединения, уголки, тройники, а также трубы по размеру; в разобранном виде.
Положения вентиля: Фильтрация / Обр. промывка / Доп. промывка / Слив в канализацию / Закрыто.

Ø (мм)

Номинальный диаметр, (DN)

Диаметр трубы, (мм)

Арт.:



910

100 / 80

110 / 90

1971-061-00

2 682,86

1080

125 / 100

140 / 110

1971-062-00

3 036,29

1250

125 / 125

140 / 140

1971-063-00

3 510,20

1400

150 / 125

160 / 140

1971-064-00

4 112,64

1850

200 / 150

225 / 160

1971-065-00

5 662,91

ыберите насос нужной производительности

Фильтровальная
ёмкость

Модель

Напряже-
ние,
(В)

Производи-
тельность
насоса, (м3/ч)

м вод. ст.

Потребляемая
мощность, (кВ)

Кабель с
вилкой

Арт.№:



610

Badu 90/15

400

15

10

1

-

0980-428-00

875,54

765

Badu 90/25

400

22,5

10

1,65

-

0980-560-01

1 277,17

910

Resort 30

400

32,5

10

1,9

-

0980-585-00

1 783,22

1080

Resort 60

400

50

10

3,3

-

0980-590-00

2 136,65

1250

Resort 70

400

65

10

3,8

-

0980-591-00

2 353,52

1400

Resort 80

400

80

10

4,8

-

0980-592-00

2 811,38

1800

Resort 110

400

110

10

6,4

-

0980-593-00

3 188,90

Принадлежности

Смотровое окно (смотровое стекло]
Дополнительное смотровое окно из плексигласа, в исполнение „заподлицо“
Размеры: (на просвет)           345 x 55 мм (В/Ш)
Арт.№:        1974-022-00           1 277,17


Измерительно-испытательный щит
Измерительно-испытательный щит с кранами отбора проб необработанной и очищенной воды
С 2 манометрами и полкой для проб воды
На пластмассовой панели, вкл. детали обвязки для подсоединения к фильтровальной емкости
Арт.№:        1974-100-00                1 020,13


Специальное освещение для фильтровальных емкостей
С кнопочным выключателем, лампочкой, крышкой из нержавеющей стали, петлей и соединительным кабелем 3 м
24В/50Вт         Арт.№:   1974-040-00                      602,44


Трансформатор
Трансформатор однофазный, 230В +/- 5% (первичная обмотка), 50-60 Гц 24 В (вторичная обмотка)
60 вA (для одной лампочки)       Арт.№:        1974-045-00             602,44
125 вA (для двух лампочек)       Арт.№:        1974-046-00             690,80
