Вертикальные многоступенчатые насосы серии XVM8 03N15T 230/400, Арт. 140901

Вертикальные многоступенчатые насосы серии XVM8 03N15T 230/400, Арт. 140901

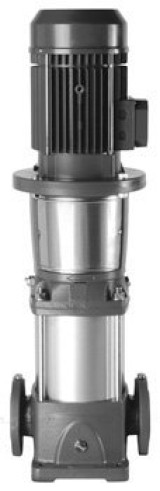

Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем.
По запросу

Описание

Насос XVM - нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОЕ СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ВОДОПОДГОТОВКА, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

ПРИМЕНЕНИЕ
Подача воды, не содержащей растворенные твердые частицы, всекторе жилищного строительства, ромышленности и сельскомхозяйстве:

  • Системы повышения давления и водоснабжения;
  • Моечные установки;
  • Станции водоподготовки;

Подача умеренно-агрессивных жидкостей, деминерализованной воды, воды с гликолем:

  • Циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования;
  • Подпитка котлов.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК XVM 2900 об./мин

Вертикальные многоступенчатые насосы серии XVM8 03N15T 230/400, Арт. 140901

ХАРАКТЕРИСТИКИ

НАСОС
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи анкерных болтов. Корпуса насосов, доступны в различных конструкционных исполнениях и с различными типами подключений.

  • Подача: до 120 м3/ч;
  • Напор: до 330 м;
  • Температура перекачиваемой жидкости:
    • от -30°C до 120°C для XVM 2, 4, 8 и16, стандартное исполнение
    • от -30°C до 120°C для XVM 33, 46,66 и 92, стандартное исполнение;
  • Максимальное рабочее давление:
    • XVM 2, 4, 8 с овальными фланцами: 16 бар (PN 16)
    • XVM 2, 4, 8,16 с круглыми фланцами или типа Victaulic®:25 бар
    • XVM2, 4, 8, 16 с соединениями типа CLAMP: 16 или 25 бар в зависимости от количества ступеней
    • XVM 33, 46: 16, 25, 40 бар (PN16,PN25 или PN40)
    • XVM 66, 92: 16, 25 бар (PN16,PN25);

ДВИГАТЕЛЬ

  • короткозамкнутый двигатель типа «беличье колесо», в алюминиевом корпусе, с закрытой конструкцией и внешней вентиляцией;
  • Двигатели для наружного использования по значениям КПД относятся ко 2-му классу эффективности;
  • класс защиты IP55;
  • класс изоляции F;
  • характеристики в соответствии с EN 60034-1;
  • Стандартное напряжение:
    1. однофазная версия: 220-240 В, 50 Гц.
    2. трехфазная версия: 220-240/380-415 В, 50 Гц для диапазона мощности до 4 кВт;
      380-415/660-690 В, 50 Гц для диапазона мощности свыше 4 кВт.

МАТЕРИАЛЫ

• Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано
WRAS).

ХАРАКТЕРИСТИКИ СЕРИЙ ХVМ 2, 4, 8, 16

  • Вертикальный центробежный, многоступенчатый насос. Все металлические части, контактирующие с перекачиваемой жидкостью, изготовлены из нержавеющей стали;
  • Доступны следующие версии:
    • F: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
    • T: овальные фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
    • R: круглые фланцы, напорный патрубок расположен над всасывающим, с 4 регулирующимися позициями, AISI 304
    • N: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
    • V: муфты типа Victaulic®, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
    • C: муфты типа Clamp, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316;
  • Сниженные осевые нагрузки позволяют использование стандартных двигателей, доступных на рынке.
  • Торцевые уплотнения отвечают требованиям EN 12756 (ранее DIN 24960) и ISO 3069
  • Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем механическому уплотнению;
  • Версии с круглыми фланцами, которые могут соединяться при помощи ответных фланцев, соответствуют стандартам EN 1092;
  • Резьбовые трубные соединения, круглые или овальные ответные фланцы, сделаны из оцинкованной стали, и входят в стандартную поставку для насосов версий F, T и R;
  • Круглые ответные фланцы, сделанные из нержавеющей стали, входят в стандартную поставку для насосов версии N;
  • Простота в обслуживании. Для сборки и разборки насосов не требуется специальных инструментов;
  • Материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS);
  • Стандартные версии для подачи жидкости с температурой от -30°C до +120°С.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Горизонтальное исполнение;
  • Специальное напряжение и частота - 60 Гц;
  • Специальные материалы для торцевых уплотнений, сальников и эластомеров;
  • Установки "GXVM", состоящие из электронасосов "XVM" из AISI 316, подключаемых последовательно, с целью получения значения общего напора, равного сумме напоров каждого из двух насосов;
  • Двигатели, адаптированные к жаркой и влажной окружающей среде;
  • 1-ый класс энергоэффективности двигателя;
  • ATEX 94/9/CE, Группа II, Категория 3, Газовая группа (G).

ОБЛАСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОНАСОСОВ СЕРИИ ХVМ

ВОДОСНАБЖЕНИЕ И ПОВЫШЕНИЕ ДАВЛЕНИЯ

  • Повышения давления в общественных зданиях, гостиницах и жилых комплексах;
  • Коммунальное водоснабжение;
  • Установки повышения давления;
  • Системы пожаротушения.

ВОДООБРАБОТКА

  • Системы нанофильтрации;
  • Системы умягчения воды и деминерализации;
  • Системы дистилляции воды.

ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ

  • Моечные установки и очистные сооружения (мойка и промывка жирных механических деталей, мойка легковых и грузовых машин, промывка оборудования в приборостроении);
  • Промышленные линии с моечными установками.

ПОЛИВ И СЕЛЬСКОЕ ХОЗЯЙСТВО

  • Теплицы;
  • Увлажнители;
  • Системы орошения.

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

  • Промышленные системы охлаждения;
  • Системы контроля температуры;
  • Холодильные машины;
  • Индукционное отопление;
  • Системы с теплообменниками;
  • Подпитка котлов;
  • Горячее водоснабжение и отопление.

НАСОСЫ СЕРИЙ ХVМ 2, 4, 8, 16:
ТАБЛИЦА МАТЕРИАЛОВ И ЧЕРТЕЖ НАСОСА В РАЗРЕЗЕ

Вертикальные многоступенчатые насосы серии XVM8 03N15T 230/400, Арт. 140901

СЕРИИ ХVМ 2, 4, 8, 16 – МОДЕЛИ F, T, R

НАИМЕНОВАНИЕ

МАТЕРИАЛ

ССЫЛКА НА СТАНДАРТ

ЕВРОПА

США

1

Корпус насоса

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

3

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

3

Диффузор и верхняя распорка

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

4

Внешняя рубашка

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

5

Вал

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

6

Адаптер

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

7

Плита основания

Алюминий

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)

-

8

Муфта (до 4 кВт)
Муфта (свыше 4кВт)

Алюминий
Чугун

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
EN 1561-GJL-200 (JL1030)

-
ASTM Класс 25

9

Уплотнение корпуса

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

10

Торцевое уплотнение вала

Карбид кремния/
графит/ EPDM





11

Уплотнительные кольца

EPDM





12

Защитный кожух муфты

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)



13

Втулка вала

Карбид вольфрама





14

Втулка

Керамика (окись алюминия)



15

Заливные/сливные пробки

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

16

Стяжные болты для
крепления корпуса насоса

Оцинкованная сталь

EN 10277-3-36SMnPb14 (1.0765)




СЕРИИ ХVМ 2, 4, 8, 16  МОДЕЛИ N, V, C

НАИМЕНОВАНИЕ

МАТЕРИАЛ

ССЫЛКА НА СТАНДАРТ

ЕВРОПА

США

1

Корпус насоса

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

2

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

3

Диффузор и верхняя распорка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

4

Внешняя рубашка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316

5

Вал

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

6

Адаптер

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

7

Плита основания

Алюминий

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)

-

8

Муфта (до 4 кВт)
Муфта (свыше 4кВт)

Алюминий
Чугун

EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
EN 1561-GJL-200 (JL1030)

-
ASTM Класс 25

9

Уплотнение корпуса

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

10

Торцевое уплотнение вала

Карбид кремния/графит/ EPDM





11

Уплотнительные кольца

EPDM





12

Защитный кожух муфты

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

13

Втулка вала

Карбид вольфрама





14

Втулка

Керамика (окись алюминия)





15

Заливные/сливные пробки

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

16

Стяжные болты для
крепления корпуса насоса

Нержавеющая сталь

EN 10088-1-X17CrNi16-2 (1.4057)

AISI 431

ЭЛЕКТРОДВИГАТЕЛИ

  • Стандартные двигатели ESPA имеют значения КПД, которые могут относиться ко 2-му класссу энергоэффективности;
  • Асинхронный, короткозамкнутый двигатель типа «беличье колесо» (TEFC), в алюминиевом корпусе, с закрытой конструкцией и внешней вентиляцией;
  • Класс защиты IP55;
  • Класс изоляции F;
  • Характеристики в соответствии с EN 60034-1;
  • Стандартное напряжение:
    • Однофазное исполнение: 220-240 В, 50 Гц, двигатели до 1.5 кВт - со встроенным автоматическим повторным включением после срабатывания тепловой защиты.
      Для больших мощностей защита должна быть предусмотрена пользователем.
    • Трехфазное исполнение 220-240/380-415 В, 50 Гц
      • двигатели до 3 кВт; 380-415/660-690 В, 50 Гц
      • двигатели свыше 3 кВт: защита от перегрузки должна быть предусмотрена пользователем;

Типы применяемых двигателей: 2-х полюсные:

  • Однофазные: ESPA SM (до 1,5 кВт) ESPA LM (свыше 1,5 кВт)
  • Трехфазные: ESPA SM (до 2,2 кВт)
    ESPS LM (свыше 2,2 кВт) 4-х полюсные:
  • ESPA LM.
    Двигатель охлаждается вентилятором в соответствие
    с EN 60034-6.
    Для двигателей до серии IM 100 клеммная коробка изготовлена из технополимера ABS и свыше данной серии из сплава алюминия.
    Кабельный сальник имеет стандартные размеры сечений для двигателей SM в соответствие с EN 50262 (метрическая резьба), и для двигателей LM в соответствие с DIN 46255 (мелкошаговая резьба).

СЕРИЯ ХVM 2, 4, 8, 16
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2900 ОБ/МИН

ТИП
НАСОСА

P2
kW

P2
HP

l/min
m3/h

0
0

100
6

120
7.2

133
8

150
9

167
10

200
12

233
14

XVM8 02

1.1

1.5



27

24.8

24

23

22

20.5

17.2

13.2

XVM8 03

1.5

2



41

37

36

34.5

33

30.5

25.8

20

XVM8 04

2.2

3



55

50

47.5

46

44

41

34.5

26.5

XVM8 05

2.2

3



68

62

60

57.5

55

51

43

33

XVM8 06

3

4



82

74.5

71

69

66

61.5

52

40

XVM8 08

4

5.5



110

99

95

91

87.5

81.5

69

53

XVM8 09

4

5.5



123

112

107

104

97.5

92

78

60

XVM8 11

5.5

7.5



150

137

130

127

119

112

95

73

XVM8 12

5.5

7.5



164

149

142

138

130

123

103

80

XVM8 14

7.5

10



192

174

166

161

152

143

120

93

XVM8 16

7.5

10



220

199

190

184

174

163

138

106

СЕРИЯ ХVМ8, РАЗМЕРЫ И ВЕС, 2900 ОБ/МИН

Вертикальные многоступенчатые насосы серии XVM8 03N15T 230/400, Арт. 140901

Версия типа - F: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
Версия
 типа  T: овальные фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 304
Версия типа  R: круглые фланцы, напор ный патрубок расположен над всасывающим, с 4 регулирующимися позициями, AISI 304
Версия типа  N: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
Версия типа  V: муфты типа Victaulic®, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316
Версия типа  C: муфты типа Clamp, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316

ТИП
НАСОСА

ДВИГАТЕЛЬ
РАЗМЕРЫ (мм)
ВЕС (кг)

кВт

ТИПО-
РАЗМЕР

L1

L2

L3

L4

L5

L6

H

M
D1

D2

НАСОС

ЭЛЕКТРО
­НАСОС

1-ФАЗ-
НЫЙ

3-ФАЗ-
НЫЙ

1-ФАЗ-
НЫЙ

3-ФАЗ-
НЫЙ

1-ФАЗ-
НЫЙ

3-ФАЗ-
НЫЙ

XVM8 02

1.1

80

363

239

250





363

373

112

155

137

165

158

120

15

25.2

XVM8 03

1.5

90

411

255

260

411

236

411

421

122

159

145

181

177

140

16

28

XVM8 04

2.2

90

449

280

315

449

274

449

459

122

159

145

181

177

140

17

32

XVM8 05

2.2

90

487

280

315

487

312

487

497

122

159

145

181

177

140

18

33

XVM8 06

3

100

535



326

535

350

535

545

132



152



197

160

20

42.3

XVM8 08

4

112

611



335

611

426

611

621

132



180



197

160

20.5

47.2

XVM8 09

4

112

649



335

649

464

649

659

132



180



197

160

21.5

48.2

XVM8 11

5.5

132

745



356

745

540

745

755

152



193



253

300

28

66.5

XVM8 12

5.5

132

783



356

783

578



793

152



193



253

300

29

67.5

XVM8 14

7.5

132

859



356

859

654



869

152



193



253

300

31

73.2

XVM8 16

7.5

132

935



356

935

730

28

945

152



193



253

300

32.5

74.7
