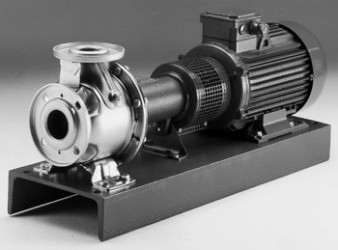

Горизонтальные центробежные насосы смонтированные на станине серии XNF4 40-125/03 230/400, Арт.140301

Горизонтальные центробежные насосы смонтированные на станине серии XNF4 40-125/03 230/400, Арт.140301
ХNF Моноблочная конструкция. C адаптером, гибкой муфтой и фиксирующей станиной-основанием.
По запросу

Описание

Насос ХN центробежный электронасос из нержавеющей стали AISI 316 с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

диапазон гидравлических характеристик XN 2900 об/мин и 1450об/мин.

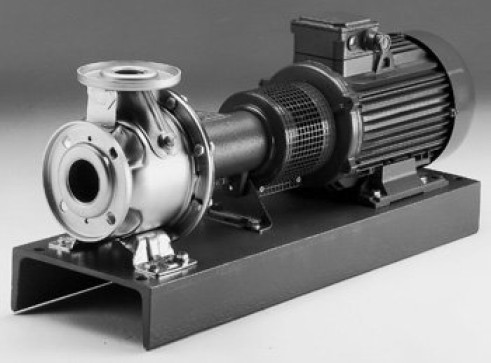

Горизонтальные центробежные насосы смонтированные на станине серии XNF4 40-125/03 230/400, Арт.140301

ХАРАКТЕРИСТИКИ
НАСОС

  • серия ХN включает в себя одноступенчатые центробежные насосы из нержавеющей стали AISI 316.
  • размеры и диаметр всасывающего и напорного патрубков соответствуют стандарту EN 733 (в прошлом DIN 24255);
  • размеры фланцев соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236);
  • возможные типоразмеры: от DN 25 до DN 80;
  • вращение насоса против часовой стрелки если смотреть со стороны всасывающего патрубка. Конструкция выдвигается с тыльной стороны.

ДИАПАЗОН ПРИМЕНЕНИЯ

  • Подача:
    1. до 240 м3/ч, 2-х полюсный,
    2. до 130 м3/ч, 4-х полюсный;
  • Напор:
    1. до 110 м, 2-х полюсный,
    2. до 23 м, 4-х полюсный;
  • Температура перекачиваемой жидкости, стандартное исполнение: от -20 до +120°C. Специальные модели поставляются по запросу;
  • Максимальное рабочее давление: 12 бар (PN 12).

ЭЛЕКТРОДВИГАТЕЛЬ

  • 3-х фазный, асинхронный, с короткозамкнутым ротором типа "беличье колесо", герметично изолированная конструкция с воздушным охлаждением;
  • Характеристики соответствуют стандарту EN 60034-1;

Стандартно поставляются двигатели ESPA:

  1. 4-х полюсные версии до 7,5 кВт(включительно);
  2. 2-х полюсные версии до 22 кВт (включительно).

Двигатели больших мощностей выпускают другие производители.
Двигатели ESPA для наружного использования имеют значения КПД , которые относятся ко 2 классу энергоэффективности.

  • Класс защиты IP55;
  • Класс изоляции - F;
  • Максимальная температура окружающей среды: 40°C. Для других условий окружающей среды требуется корректировка мощности двигателя;
  • Защита от перегрузки обеспечивается пользователем;
  • Отверстия для слива конденсатана всех двигателях;
  • Стандартное напряжение:
    1. Однофазный двигатель: 220-240 В, 50 Гц;
    2. Трехфазный двигатель:
      • 220-240/380-415 В, 50 Гц для двигателей мощностью до 3 кВт;
      • 380-415/660-690 В, 50 Гц для двигателей мощностью свыше 3 кВт.

КОНСТРУКЦИЯ

  • Центробежный насос из нержавеющей стали с осевым всасывающим и радиальным напорным патрубками;
  • Корпус насоса сделан из нержавеющей стали AISI 316L (PN 16);
  • Фланцы соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236) и DIN 2533;
  • Выдвигаемая с тыльной стороны конструкция (рабочее колесо, адаптер и двигатель) извлекается без отсоединения корпуса насоса от трубопровода;
  • Закрытое рабочее колесо из нержавеющей стали AISI 316L, сваренное при помощи лазерных технологий (для типоразмеров 25, 32, 40, 50, 65-160/75, 65-160/110A) или литая нержавеющая сталь AISI CF8M;
  • Торцевое уплотнение вала соответствует стандарту EN 12756 (в прошлом DIN 24960);
  • Пробки сливного и заливного отверстий выполнены из нержавеющей стали 316L.

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА

  • ХN — Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя;
  • ХNS — насос соединен с двигателем с помощью адаптера , крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через "глухую муфту";
  • ХNF — с адаптером, гибкой муфтой и фиксирующей станиной-основанием.

Возможные исполнения: насос со свободным валом и муфта с проставком.

ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ

  • Ответные фланцы из нержавеющей стали AISI 316 или оцинкованного железа;
  • Промежуточный фланец с возможностью подсоединения манометра;
  • Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота;
  • Различные материалы для торцевого уплотнения вала и уплотнения корпуса насоса;
  • Модель с внутренней рециркуляцией перекачиваемой жидкости через торцевое уплотнение;
  • Модель со стопорным штифтом вращательной части торцевого уплотнения;
  • Двигатели, адаптированные к жаркой и влажной окружающей среде;
  • Версии с управлением частотным регулятором HV ;
  • Модель ХNF оснащена гибкой муфтой с проставком;
  • Модель двигателя с дизельным приводом.

ЭЛЕКТРОДВИГАТЕЛИ
Двигатель с короткозамкнутым ротором типа "беличье колесо" в алюминиевом корпусе закрытой конструкции с внешней вентиляцией. Двигатели Espa в стандартном исполнении 4-х полюсные до 7.5 кВт (включительно), и 2-х полюсные до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
Двигатели Espa для наружного использования по значениям КПД относятся ко 2 классу энергоэффективности.
Охлаждение обеспечивается вентилятором в соответствии с EN 60034-6.
В двигателях до типоразмеров IM 100 включительно клеммная коробка выполнена из технополимера ABS, для больших типоразмеров из сплава алюминия.
Для двигателей типа SM кабельные вводы имеют стандартные размеры сечения в соответствии с EN 50262 (метрическая резьба), а для двигателей LM в соответствии с DIN 46255 (резьба PG).
Класс защиты в стандартном исполнении IP55, класс изоляции F.
Стандартные напряжения:

  • Однофазное исполнение: 220-240 В 50 Гц, со встроенной автоматической защитой от перегрузок до 1,5 кВт;
  • Трехфазное исполнение: 220-240/380-415 В 50 Гц для мощностей до 3 кВт (включительно);
    380-415/660-690В, 50 Гц для мощностей выше 3 кВт, защита от перегрузки обеспечивается пользователем.

СЕРИЯ ХN4-ХNS4-ХNF4
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2
kW

P2
HP

l/min
m3/h

0
0

150
9

200
12

250
15

300
18

350
21

400
24

40 125/02A*

0.25

0.33



3.5

3

2.7

2.3

1.8

1.3



40 125/02*

0.25

0.33



5.4

4.8

4.4

3.9

3.3

2.7

2

40 125/03*

0.37

0.5



6.3

5.7

5.2

4.7

4

3.3

2.7

40 160/03*

0.37

0.5



8

7.2

6.6

5.9

5.2

4

3.1

40 160/05*

0.55

0.75



9.1

8.5

7.9

7.2

6.4

5.4

4.4

40 200/07

0.75

1



11.9

11.2

10.5

9.7

8.6

7.3

5.8

40 200/11

1.1

1.5



14.2

13.3

12.7

11.8

10.8

9.5

8

40 250/11

1.1

1.5



15.7

15

14

13

11.9

10.3



40 250/15

1.5

2



18.1

17

16.3

15.6

14.5

13

11.4

40 250/22

2.2

3



21.5

2.3

19.7

18.8

17.7

16.3

14.8

* Hе существует версии XNS4

СЕРИЯ ХNF4 СМОНТИРОВАННАЯ НА СТАНИНЕ РАЗМЕРЫ И ВЕС

Горизонтальные центробежные насосы смонтированные на станине серии XNF4 40-125/03 230/400, Арт.140301

СЕРИЯ XNF4 СМОНТИРОВАННАЯ НА СТАНИНЕ РАЗМЕРЫ И ВЕС

ТИП
НАСОСА

РАЗМЕРЫ (мм)

s ПОД
БОЛТЫ

ВЕС
кг

ВИД
МУФТЫ

DNM

DNA

A

В1

В2

L1

L2

L3

G

M

Н1

Н2

H max

XNF4 40 125/02А

40

65

80

400

450

702

565

805

120

60

202

140

342

М10

57

А1

XNF4 40 125/02

40

65

80

400

450

702

565

805

120

60

202

140

342

М10

57

А1

XNF4 40 125/03

40

65

80

400

450

702

565

805

120

60

202

140

342

М10

58

А1

XNF4 40 160/03

40

65

80

400

450

702

565

805

120

60

222

160

382

М10

60

А1

XNF4 40 160/05

40

65

80

400

450

744

565

805

120

60

222

160

382

М10

62

А2

XNF4 40 200/07

40

65

100

400

450

764

565

805

120

60

250

180

430

М10

69

А2

XNF4 40 200/11

40

65

100

400

450

793

565

805

120

60

250

180

430

М10

11

A3

XNF4 40 250/11

40

65

100

400

450

793

565

805

120

75

270

225

495

М10

99

A3

XNF4 40 250/15

40

65

100

400

450

793

565

805

120

75

270

225

495

М10

102

A3

XNF4 40 250/22

40

65

100

400

450

829

565

805

120

75

270

225

495

М10

115

В1
