Горизонтальные центробежные насосы серии XNS4 65-160/15 230/400, Арт.140411

Горизонтальные центробежные насосы серии XNS4 65-160/15 230/400, Арт.140411

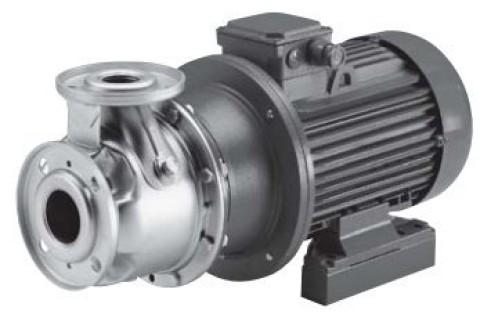

ХNS Моноблочная конструкция. Насос соединен с двигателем с помощью адаптера , крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через "глухую муфту".
По запросу

Описание

Насос ХN центробежный электронасос из нержавеющей стали AISI 316 с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

диапазон гидравлических характеристик XN 2900 об/мин и 1450об/мин.

Горизонтальные центробежные насосы серии XNS4 65-160/15 230/400, Арт.140411

ХАРАКТЕРИСТИКИ
НАСОС

  • серия ХN включает в себя одноступенчатые центробежные насосы из нержавеющей стали AISI 316.
  • размеры и диаметр всасывающего и напорного патрубков соответствуют стандарту EN 733 (в прошлом DIN 24255);
  • размеры фланцев соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236);
  • возможные типоразмеры: от DN 25 до DN 80;
  • вращение насоса против часовой стрелки если смотреть со стороны всасывающего патрубка. Конструкция выдвигается с тыльной стороны.

ДИАПАЗОН ПРИМЕНЕНИЯ

  • Подача:
    1. до 240 м3/ч, 2-х полюсный,
    2. до 130 м3/ч, 4-х полюсный;
  • Напор:
    1. до 110 м, 2-х полюсный,
    2. до 23 м, 4-х полюсный;
  • Температура перекачиваемой жидкости, стандартное исполнение: от -20 до +120°C. Специальные модели поставляются по запросу;
  • Максимальное рабочее давление: 12 бар (PN 12).

ЭЛЕКТРОДВИГАТЕЛЬ

  • 3-х фазный, асинхронный, с короткозамкнутым ротором типа "беличье колесо", герметично изолированная конструкция с воздушным охлаждением;
  • Характеристики соответствуют стандарту EN 60034-1;

Стандартно поставляются двигатели ESPA:

  1. 4-х полюсные версии до 7,5 кВт(включительно);
  2. 2-х полюсные версии до 22 кВт (включительно).

Двигатели больших мощностей выпускают другие производители.
Двигатели ESPA для наружного использования имеют значения КПД , которые относятся ко 2 классу энергоэффективности.

  • Класс защиты IP55;
  • Класс изоляции - F;
  • Максимальная температура окружающей среды: 40°C. Для других условий окружающей среды требуется корректировка мощности двигателя;
  • Защита от перегрузки обеспечивается пользователем;
  • Отверстия для слива конденсатана всех двигателях;
  • Стандартное напряжение:
    1. Однофазный двигатель: 220-240 В, 50 Гц;
    2. Трехфазный двигатель:
      • 220-240/380-415 В, 50 Гц для двигателей мощностью до 3 кВт;
      • 380-415/660-690 В, 50 Гц для двигателей мощностью свыше 3 кВт.

КОНСТРУКЦИЯ

  • Центробежный насос из нержавеющей стали с осевым всасывающим и радиальным напорным патрубками;
  • Корпус насоса сделан из нержавеющей стали AISI 316L (PN 16);
  • Фланцы соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236) и DIN 2533;
  • Выдвигаемая с тыльной стороны конструкция (рабочее колесо, адаптер и двигатель) извлекается без отсоединения корпуса насоса от трубопровода;
  • Закрытое рабочее колесо из нержавеющей стали AISI 316L, сваренное при помощи лазерных технологий (для типоразмеров 25, 32, 40, 50, 65-160/75, 65-160/110A) или литая нержавеющая сталь AISI CF8M;
  • Торцевое уплотнение вала соответствует стандарту EN 12756 (в прошлом DIN 24960);
  • Пробки сливного и заливного отверстий выполнены из нержавеющей стали 316L.

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА

  • ХN — Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя;
  • ХNS — насос соединен с двигателем с помощью адаптера , крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через "глухую муфту";
  • ХNF — с адаптером, гибкой муфтой и фиксирующей станиной-основанием.

Возможные исполнения: насос со свободным валом и муфта с проставком.

ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ

  • Ответные фланцы из нержавеющей стали AISI 316 или оцинкованного железа;
  • Промежуточный фланец с возможностью подсоединения манометра;
  • Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота;
  • Различные материалы для торцевого уплотнения вала и уплотнения корпуса насоса;
  • Модель с внутренней рециркуляцией перекачиваемой жидкости через торцевое уплотнение;
  • Модель со стопорным штифтом вращательной части торцевого уплотнения;
  • Двигатели, адаптированные к жаркой и влажной окружающей среде;
  • Версии с управлением частотным регулятором HV ;
  • Модель ХNF оснащена гибкой муфтой с проставком;
  • Модель двигателя с дизельным приводом.

СЕРИЯ ХNS-ХNS4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

Горизонтальные центробежные насосы серии XNS4 65-160/15 230/400, Арт.140411

4-Х ПОЛЮСНЫЕ

XNS4 25 250/07

XNS4 40 250/15

XNS4 65 160/05

XNS4 65 250/55

XNS4 25 250/11

XNS4 40 250/22

XNS4 65 160/07

XNS4 80 160/15

XNS4 25 250/15

XNS4 50 160/07

XNS4 65 160/11A

XNS4 80 160/22A

XNS4 32 250/07

XNS4 50 160/11

XNS4 65 160/11

XNS4 80 160/22

XNS4 32 250/11

XNS4 50 200/11

XNS4 65 160/15

XNS4 80 200/30

XNS4 32 250/15

XNS4 50 200/15

XNS4 65 200/15

XNS4 80 200/40

XNS4 40 200/07

XNS4 50 250/22A

XNS4 65 200/22

XNS4 80 250/55

XNS4 40 200/11

XNS4 50 250/22

XNS4 65 200/30

XNS4 80 250/75

XNS4 40 250/11

XNS4 50 250/30

XNS4 65 250/40

XNS4 80 250/92


ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

2

Рабочее колесо
25-32-40-50-65(160)
Рабочее колесо
65(200-250)-80

Нержавеющая сталь
Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )
EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

AISI 316L
ASTM CF8M (cast AISI 316)

3

Посадочное место для
торцевого уплотнения

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

4

Механизм компенсации
износа рабочего колеса

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

5

Контрупорное кольцо

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

7

Глухая муфта вала

Нержавеющая сталь

EN 10088-1 -X5CrNiMo17-12-2 (1.4401 )

AN 316

8

Шайба и фиксирующая
гайка рабочего колеса

Нержавеющая сталь

EN 10088-1 -X5CrNiMo17-12-2 (1.4401 )

AN 316

9

Шпонка

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

10

Заглушки заливочного/
сливного отверстий

Нержавеющая сталь

EN 10088-1 -X5CrNiMo17-12-2 (1.4401 )

AN 316

11

Торцевое уплотнение

Керамика / Углерод/ Витон (стандартное исполнение)

12

Эластомеры

Витон (стандартное исполнение)

13

Адаптер*
Адаптер

Алюминий
Чугун

EN 1706-A C-AlSi11Cu2 ( Fe) (AC46100)
EN 1561-GJ L-200 (JL1030)

-
ASTM Класс 25

14

Соединительный
адаптер двигателя

Чугун

EN 1561-GJ L-200 (JL1030)

ASTM Класс 25

15

Гайки и болты, которые
крепят корпус насоса

Гальванизированная сталь

* Для 25/32/40-125 2/4-полюсных версий, для 25/32/40-160 2/4-полюсных версий, для 25/32/40-200 2/4-полюсных версий.

ЭЛЕКТРОДВИГАТЕЛИ
Двигатель с короткозамкнутым ротором типа "беличье колесо" в алюминиевом корпусе закрытой конструкции с внешней вентиляцией. Двигатели Espa в стандартном исполнении 4-х полюсные до 7.5 кВт (включительно), и 2-х полюсные до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
Двигатели Espa для наружного использования по значениям КПД относятся ко 2 классу энергоэффективности.
Охлаждение обеспечивается вентилятором в соответствии с EN 60034-6.
В двигателях до типоразмеров IM 100 включительно клеммная коробка выполнена из технополимера ABS, для больших типоразмеров из сплава алюминия.
Для двигателей типа SM кабельные вводы имеют стандартные размеры сечения в соответствии с EN 50262 (метрическая резьба), а для двигателей LM в соответствии с DIN 46255 (резьба PG).
Класс защиты в стандартном исполнении IP55, класс изоляции F.
Стандартные напряжения:

  • Однофазное исполнение: 220-240 В 50 Гц, со встроенной автоматической защитой от перегрузок до 1,5 кВт;
  • Трехфазное исполнение: 220-240/380-415 В 50 Гц для мощностей до 3 кВт (включительно);
    380-415/660-690В, 50 Гц для мощностей выше 3 кВт, защита от перегрузки обеспечивается пользователем.

СЕРИЯ ХN4-ХNS4-ХNF4
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2
kW

P2
HP

l/min
m3/h

0
0

400
24

450
27

500
30

600
36

750
45

1000
60

1200
72

65 160/05

0.55

0.75



5.4

4.2

3.9

3.7

3.2

2.5





65 160/07

0.75

1



6.4

5.3

5.1

4.8

4.4

3.6





65 160/11A

1.1

1.5



7.6

7

6.3

6.1

5.7

4.9

3.4



65 160/11

1.1

1.5



9.4

8.5

8.2

8

7

5.9

3.4



65 160/15

1.5

2



10.6

9.7

9.5

9.2

8.5

7.3

4.9



65 200/15

1.5

2



11.9



10.6

10.2

9.3

7.9

5.1



65 200/22

2.2

3



14.4



13.2

12.8

12

10.6

7.8



65 200/30

3

4



17.5



16.6

16.3

15.6

14.2

11.7

9.3

65 250/40

4

5.5



20.7





19.5

18.8

17.7

15

12

65 250/55

5.5

7.5



24





23.2

22.7

21.4

19

16.4

* Hе существует версии XNS4
** Hе существует версии XNF4

СЕРИЯ ХNS4 РАЗМЕРЫ И ВЕС

Горизонтальные центробежные насосы серии XNS4 65-160/15 230/400, Арт.140411

ФЛАНЦЫ НАСОСА

DN

D

M

G

ОТВЕРСТИЯ

МАКС.
ТОЛЩИНА

Ø

25

115

85

56

4

18

16

32

140

100

64

4

18

16

40

150

110

68

4

18

16

50

165

125

83

4

18

18

65

185

145

104

4

18

18

80

200

160

116

8

18

20

100

225

180

142

8

18

20


ТИП
НАСОСА

РАЗМЕРЫ (мм)

B

H
max

L

К

ВЕС
кг

НАСОС
ПОДСТАВКА

DNM

DNA

A

F

H2

W1

X

H1

N

N1

XNS4 65 160/05

65

80

100

155

200



117

160

245

130

310

360

511

130

34

XNS4 65 160/07

65

80

100

155

200



137

160

245

130

310

360

542

130

37

XNS4 65 160/11А

65

80

100

155

200



137

160

245

130

310

360

523

130

40

XNS4 65 160/11

65

80

100

155

200



137

160

245

130

310

360

523

130

42

XNS4 65 160/15

65

80

100

155

200



230

160

245

130

310

360

533

130

45

XNS4 65 200/15

65

80

100

155

225



230

180

245

130

310

405

533

130

48

XNS4 65 200/22

65

80

100

165

225



280

180

245

130

310

405

624

130

62

XNS4 65 200/30

65

80

100

165

225



152

180

245

130

310

405

595

130

63

XNS4 65 250/40

65

80

100

165

250



180

200

265

130

345

450

623

140

11

XNS4 65 250/55

65

80

100

192

250

351

193

200

265

130

345

450

640

140

85
