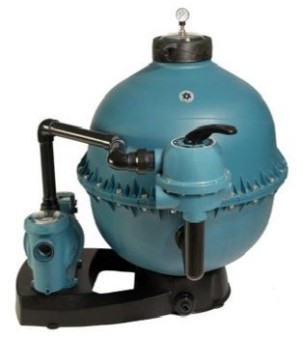

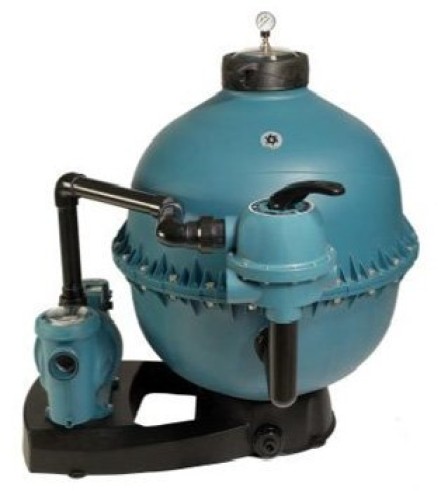

Фильтры LIBRA с боковым краном (LT) в комплекте с насосм, LIBRA 760 6LT с SILEN 2 100M моноблок

Фильтры LIBRA с боковым краном (LT) в комплекте с насосм, LIBRA 760 6LT с SILEN 2 100M моноблок
Напольные песковые фильтровальные установки состоят из фильтра, выполненного из высококачественного композитного материала, установленного на литую платформу в комплекте с насосом фирмы ESPA, манометром и 6-ти позиционным краном для переключения режимов работы системы. Предназначены для очистки воды в бассейнах от механических загрязнений.
По запросу

Описание

Напольные песковые фильтровальные установки состоят из фильтра, выполненного из высококачественного композитного материала, установленного на литую платформу в комплекте с насосом фирмы ESPA, манометром и 6-ти позиционным краном для переключения режимов работы системы. Предназначены для очистки воды в бассейнах от механических загрязнений.
В качестве фильтрующего элемента используется засыпка из специально просеянного кварцевого песка с размерами гранул 0,4 - 0,8 мм.

Тип

Диаметр
фильтра

Рекомендуемая
производ-сть

Рекомендуемый
вес песка

ESPA LIBRA LT

LIBRA 520 6LT с IRIS 750M моноблок

520 мм

до 10 м3

85 кг

LIBRA 520 6LT с SILEN 30M моноблок

LIBRA 620 6LT с IRIS 1000M моноблок

620 мм

до 15 м3

145 кг

LIBRA 620 6LT с SILEN 75M моноблок

LIBRA 760 6LT с SILEN 150M моноблок

760 мм

до 22 м3

300 кг

LIBRA 760 6LT с SILEN 150 моноблок

LIBRA 760 6LT с SILEN 2 100M моноблок

Фильтры LIBRA с боковым краном (LT) в комплекте с насосм, LIBRA 760 6LT с SILEN 2 100M моноблок



А

В

С

D

Е

Ø

LIBRA 520 6LT

844

886

402

460

519

520

LIBRA 620 6LT

943

957

402

501

560

620

LIBRA 760 6LT

1102

1114

402

630

715

767

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОНОБЛОКОВ ДЛЯ БАССЕЙНОВ

Модель
фильтра

Диаметр
фильтра

Максималь­
ный объем
бассейна при средней
нагрузке

Рекомендуе-
мая произво­
дительность,
м3/час

Диаметр
на входе
в насос

Диаметр
на выходе
из крана

Размеры:
длина,
ширина,
высота,
см

Рабочая
площадь
фильтра

Рекомен­
дуемый
вес
песка

Пример­
ный
вес без
песка и
насоса

для
частных
бассей­
нов

для
обще­
ствен­
ных
бассей­
нов

СЕРИЯ LIBRA

LIBRA 520 с IRIS 750M моноблок

520 мм

80 м3

37 м3

до
10 м3

10

50 мм

1,1/2"

ТР: 80х74х98
LT: 84х74х86

0,20 м2

85 кг

34 кг

LIBRA 520 с SILEN 30M моноблок

9

LIBRA 620 с IRIS 1000M моноблок

620 мм

110 м3

50 м3

до
15 м3

13

50 мм

1,1/2"

ТР: 85х74х105
LT: 94х74х95

0,28 м2

145 кг

38 кг

LIBRA 620 с SILEN 75M моноблок

14

LIBRA 760 с SILEN 150M моноблок

760 мм

170 м3

80 м3


до 22 м3

20

50 мм 63 мм

2"

ТР: 105х87х132
LT: 107х87х110

0,44 м2

300 кг

51 кг

LIBRA 760 с SILEN 150 моноблок

18

LIBRA 760 с SILEN 2 100M моноблок

22

LIBRA 760 с SILEN 2 150M моноблок

26

ПРИМЕЧАНИЕ: Принятая скорость фильтрации воды не более 50 м3/ч на 1м2 песка. Объемы бассейнов указанные
в таблице приблизительны. Для точных расчетов необходимо руководствоваться данными СНиП и санитарных требований.

Рекомендации по выбору производительности фильтровальных установок для частных бассейнов
Таблица минимальной продолжительности одного цикла циркуляции (t) в зависимости от объёма бассейна (V) и его нагрузки

Нагрузка бассейна

Объем бассейна

до 30 м3

30-50 м3

более 50 м3

малая
средняя
большая

t=54
t=44
t=34

t=64
t=54
t=4n

t=74
t=64
t=54

Формула: Q=V/t (м3/ч)
Q - минимальная производительность в м3/ч;
V - объём бассейна в м3;
t - время циркуляции в часах
Малая нагрузка - менее 4 членов семьи, мало дополнительных посетителей, мало деревьев, растений и источников пыли вблизи бассейна.
Средняя нагрузка - 4-5 членов семьи, дополнительно 1-3 посетителя, степень воздействия окружающей среды и растений с колебаниями по времени года.
Большая нагрузка - более 6 членов семьи, соответственно больше дополнительных посетителей бассейна, повышенное влияние окружающей среды.
