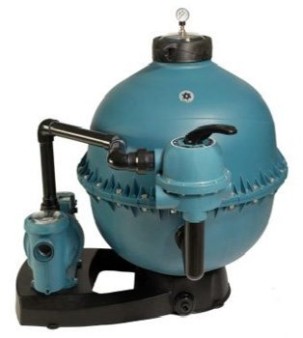

Фильтры LIBRA с верхним краном (TP) в комплекте с насосм, LIBRA 760 6TP с SILEN 2 150M моноблок

Фильтры LIBRA с верхним краном (TP) в комплекте с насосм, LIBRA 760 6TP с SILEN 2 150M моноблок
Напольные песковые фильтровальные установки состоят из фильтра, выполненного из высококачественного композитного материала, установленного на литую платформу в комплекте с насосом фирмы ESPA, манометром и 6-ти позиционным краном для переключения режимов работы системы. Предназначены для очистки воды в бассейнах от механических загрязнений.
По запросу

Описание

Напольные песковые фильтровальные установки состоят из фильтра, выполненного из высококачественного композитного материала, установленного на литую платформу в комплекте с насосом фирмы ESPA, манометром и 6-ти позиционным краном для переключения режимов работы системы. Предназначены для очистки воды в бассейнах от механических загрязнений.
В качестве фильтрующего элемента используется засыпка из специально просеянного кварцевого песка с размерами гранул 0,4 - 0,8 мм.

Тип

Диаметр
фильтра

Рекомендуемая
производ-сть

Рекомендуемый
вес песка

ESPA LIBRA TP

LIBRA 520 6TP с IRIS 750M моноблок

520 мм

до 10 м3

85 кг

LIBRA 520 6TP с SILEN 30M моноблок

LIBRA 620 6TP с IRIS 1000M моноблок

620 мм

до 15 м3

145 кг

LIBRA 620 6TP с SILEN 75M моноблок

LIBRA 760 6TP с SILEN 150M моноблок

760 мм

до 22 м3

300 кг

LIBRA 760 6TP с SILEN 150 моноблок

LIBRA 760 6TP с SILEN 2 100M моноблок

LIBRA 760 6TP с SILEN 2 150M моноблок

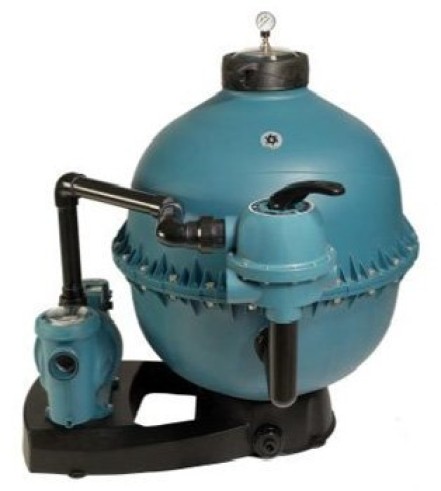

Фильтры LIBRA с верхним краном (TP) в комплекте с насосм, LIBRA 760 6TP с SILEN 2 150M моноблок



А

В

С

D

Е

Ø

LIBRA 520 6TP

-

983

402

820

879

520

LIBRA 620 6TP

-

1056

402

892

951

620

LIBRA 760 6TP

-

1325

402

1056

1136

767

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОНОБЛОКОВ ДЛЯ БАССЕЙНОВ

Модель
фильтра

Диаметр
фильтра

Максималь­
ный объем
бассейна при средней
нагрузке

Рекомендуе-
мая произво­
дительность,
м3/час

Диаметр
на входе
в насос

Диаметр
на выходе
из крана

Размеры:
длина,
ширина,
высота,
см

Рабочая
площадь
фильтра

Рекомен­
дуемый
вес
песка

Пример­
ный
вес без
песка и
насоса

для
частных
бассей­
нов

для
обще­
ствен­
ных
бассей­
нов

СЕРИЯ LIBRA

LIBRA 520 с IRIS 750M моноблок

520 мм

80 м3

37 м3

до
10 м3

10

50 мм

1,1/2"

ТР: 80х74х98
LT: 84х74х86

0,20 м2

85 кг

34 кг

LIBRA 520 с SILEN 30M моноблок

9

LIBRA 620 с IRIS 1000M моноблок

620 мм

110 м3

50 м3

до
15 м3

13

50 мм

1,1/2"

ТР: 85х74х105
LT: 94х74х95

0,28 м2

145 кг

38 кг

LIBRA 620 с SILEN 75M моноблок

14

LIBRA 760 с SILEN 150M моноблок

760 мм

170 м3

80 м3


до 22 м3

20

50 мм 63 мм

2"

ТР: 105х87х132
LT: 107х87х110

0,44 м2

300 кг

51 кг

LIBRA 760 с SILEN 150 моноблок

18

LIBRA 760 с SILEN 2 100M моноблок

22

LIBRA 760 с SILEN 2 150M моноблок

26

ПРИМЕЧАНИЕ: Принятая скорость фильтрации воды не более 50 м3/ч на 1м2 песка. Объемы бассейнов указанные
в таблице приблизительны. Для точных расчетов необходимо руководствоваться данными СНиП и санитарных требований.

Рекомендации по выбору производительности фильтровальных установок для частных бассейнов
Таблица минимальной продолжительности одного цикла циркуляции (t) в зависимости от объёма бассейна (V) и его нагрузки

Нагрузка бассейна

Объем бассейна

до 30 м3

30-50 м3

более 50 м3

малая
средняя
большая

t=54
t=44
t=34

t=64
t=54
t=4n

t=74
t=64
t=54

Формула: Q=V/t (м3/ч)
Q - минимальная производительность в м3/ч;
V - объём бассейна в м3;
t - время циркуляции в часах
Малая нагрузка - менее 4 членов семьи, мало дополнительных посетителей, мало деревьев, растений и источников пыли вблизи бассейна.
Средняя нагрузка - 4-5 членов семьи, дополнительно 1-3 посетителя, степень воздействия окружающей среды и растений с колебаниями по времени года.
Большая нагрузка - более 6 членов семьи, соответственно больше дополнительных посетителей бассейна, повышенное влияние окружающей среды.
