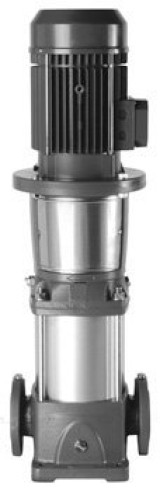

Вертикальные многоступенчатые насосы серии XVM66 07/2F370T 400/690, Арт. 140881

Вертикальные многоступенчатые насосы серии XVM66 07/2F370T 400/690, Арт. 140881
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем.
По запросу

Описание

Насос XVM - нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОЕ СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ, ВОДОПОДГОТОВКА, ОТОПЛЕНИЕ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

ПРИМЕНЕНИЕ
Подача воды, не содержащей растворенные твердые частицы, всекторе жилищного строительства, ромышленности и сельскомхозяйстве:

  • Системы повышения давления и водоснабжения;
  • Моечные установки;
  • Станции водоподготовки;

Подача умеренно-агрессивных жидкостей, деминерализованной воды, воды с гликолем:

  • Циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования;
  • Подпитка котлов.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК XVM 2900 об./мин

Вертикальные многоступенчатые насосы серии XVM66 07/2F370T 400/690, Арт. 140881

ХАРАКТЕРИСТИКИ

НАСОС
Насос XVM – нормальновсасывающий вертикальный, многоступенчатый насос, оснащенный стандартным электродвигателем. Гидравлическая часть, расположенная между верхней крышкой и корпусом насоса, крепится при помощи анкерных болтов. Корпуса насосов, доступны в различных конструкционных исполнениях и с различными типами подключений.

  • Подача: до 120 м3/ч;
  • Напор: до 330 м;
  • Температура перекачиваемой жидкости:
    • от -30°C до 120°C для XVM 2, 4, 8 и16, стандартное исполнение
    • от -30°C до 120°C для XVM 33, 46,66 и 92, стандартное исполнение;
  • Максимальное рабочее давление:
    • XVM 2, 4, 8 с овальными фланцами: 16 бар (PN 16)
    • XVM 2, 4, 8,16 с круглыми фланцами или типа Victaulic®:25 бар
    • XVM2, 4, 8, 16 с соединениями типа CLAMP: 16 или 25 бар в зависимости от количества ступеней
    • XVM 33, 46: 16, 25, 40 бар (PN16,PN25 или PN40)
    • XVM 66, 92: 16, 25 бар (PN16,PN25);

ДВИГАТЕЛЬ

  • короткозамкнутый двигатель типа «беличье колесо», в алюминиевом корпусе, с закрытой конструкцией и внешней вентиляцией;
  • Двигатели для наружного использования по значениям КПД относятся ко 2-му классу эффективности;
  • класс защиты IP55;
  • класс изоляции F;
  • характеристики в соответствии с EN 60034-1;
  • Стандартное напряжение:
    1. однофазная версия: 220-240 В, 50 Гц.
    2. трехфазная версия: 220-240/380-415 В, 50 Гц для диапазона мощности до 4 кВт;
      380-415/660-690 В, 50 Гц для диапазона мощности свыше 4 кВт.

МАТЕРИАЛЫ

• Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано
WRAS).

ХАРАКТЕРИСТИКИ СЕРИЙ ХVМ 33, 46, 66, 92

  • Вертикальный многоступенчатый центробежный насос с рабочими колесами, диффузорами и наружным кожухом, сделанными из нержавею щей стали, с корпусом насоса и адап тером двига теля, сделанными из чугуна в стандартной версии;
  • Версия N полностью изготовлена из нержавеющей стали AISI 316;
  • Высоконапорные насосы и насосы с большим расходом представлены в 4 типоразмерах: ХVМ 33, 46, 66 и 92
  • Благодаря улучшенной конструкции, рабочая часть насоса обеспечивается более высоким показателем КПД и энергоэффективности;
  • Нововведенная система компенсации осевых нагрузок для высоконапорных насосов, обеспечивает уменьшение осевых нагрузок и позволяет использовать стандартные двигатели, которые доступны на рынке.
  • Все материалы, контактирующие с перекачиваемой жидкостью, соответствуют требованиям питьевой воды (сертифицировано WRAS);
  • Сбалансированное торцевое уплотнение, отвечает стан дар -там EN 12756 (ранее DIN 24960) и ISO 3069 и может быть замене но без демонтажа двигателя с гидравлической части насоса;
  • Конструкция кожуха камеры торцевого уплотнения предупреждает скопление воздуха в критическом пространстве, предшествующем механическому уплотнению;
  • Стандартные версии для жидкостей с температурой от -30°C до +120°C;
  • Корпус насоса, оснащен муфтами для установки манометров со стороны всасывающего и напорного фланцев;
  • Насосы конструкции «ин-лайн» с круглыми фланцами, которые могут соединяться с ответными фланцами, соответствуют EN 1092;
  • Механическая стойкость и простота в обслуживании. Не требуется специальных инструментов для сборки и разборки насосов.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Горизонтальное исполнение;
  • Специальное напряжение и частота - 60 Гц;
  • Специальные материалы для торцевых уплотнений, сальников и эластомеров;
  • Установки "GXVM", состоящие из электронасосов "XVM" из AISI 316, подключаемых последовательно, с целью получения значения общего напора, равного сумме напоров каждого из двух насосов;
  • Двигатели, адаптированные к жаркой и влажной окружающей среде;
  • 1-ый класс энергоэффективности двигателя;
  • ATEX 94/9/CE, Группа II, Категория 3, Газовая группа (G).

ОБЛАСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОНАСОСОВ СЕРИИ ХVМ

ВОДОСНАБЖЕНИЕ И ПОВЫШЕНИЕ ДАВЛЕНИЯ

  • Повышения давления в общественных зданиях, гостиницах и жилых комплексах;
  • Коммунальное водоснабжение;
  • Установки повышения давления;
  • Системы пожаротушения.

ВОДООБРАБОТКА

  • Системы нанофильтрации;
  • Системы умягчения воды и деминерализации;
  • Системы дистилляции воды.

ЛЕГКАЯ ПРОМЫШЛЕННОСТЬ

  • Моечные установки и очистные сооружения (мойка и промывка жирных механических деталей, мойка легковых и грузовых машин, промывка оборудования в приборостроении);
  • Промышленные линии с моечными установками.

ПОЛИВ И СЕЛЬСКОЕ ХОЗЯЙСТВО

  • Теплицы;
  • Увлажнители;
  • Системы орошения.

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

  • Промышленные системы охлаждения;
  • Системы контроля температуры;
  • Холодильные машины;
  • Индукционное отопление;
  • Системы с теплообменниками;
  • Подпитка котлов;
  • Горячее водоснабжение и отопление.

НАСОСЫ СЕРИЙ ХVМ 33, 46, 66, 92:
ТАБЛИЦА МАТЕРИАЛОВ И ЧЕРТЕЖ НАСОСА В РАЗРЕЗЕ

Вертикальные многоступенчатые насосы серии XVM66 07/2F370T 400/690, Арт. 140881

СЕРИИ ХVМ 33, 46, 66, 92 – МОДЕЛЬ F

НАИМЕНОВАНИЕ

МАТЕРИАЛ

ССЫЛКА НА СТАНДАРТ

ЕВРОПА

США

1

Корпус насоса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

1A

Нижняя камера

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

2

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

3

Диффузор



EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

4

Внешняя рубашка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Вал

Нержавеющая сталь

EN 10088-1-X2CrNiMoN22-5-3 (1.4462)

UNS S 31803

6

Адаптер

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

7

Кольцо износа

Технополимер PPS



8

Муфта

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

9

Верхняя опора

Чугун

EN 1561-GJL -250 (JL1040)

ASTM Класс 35

9A

Уплотнение корпуса

Чугун

EN 1561-GJL-250 (JL1040)

ASTM Класс 35

10

Торцевое уплотнение вала

Карбид кремния/графит/ EPDM





11

Уплотнительные кольца

EPDM





12

Защитный кожух муфты

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

13

Гильза вала и втулка вала

Карбид вольфрама





14

Втулка для диффузора

Графит





15

Заливные/сливные пробки

Нержавеющая сталь

EN 10088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

16

Стяжные болты для
крепления корпуса насоса

Оцинкованная сталь

EN 10277-3-36SMnPb14 (1.0765)

-


СЕРИИХVМ 33, 46, 66, 92  МОДЕЛЬ N

НАИМЕНОВАНИЕ

МАТЕРИАЛ

ССЫЛКА НА СТАНДАРТ

ЕВРОПА

США

1

Корпус насоса

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

1A

Нижняя камера

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

2

Рабочее колесо

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

4

Внешняя рубашка

Нержавеющая сталь

EN 10088-1-X2CrNiMo17-12-2 (1.4404)

AISI 316L

5

Вал

Нержавеющая сталь

EN 10088-1-X2CrNiMoN22-5-3 (1.4462)

UNS S 31803

6

Адаптер

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

7

Кольцо износа

Технополимер PPS



8

Муфта

Чугун

EN 1561-GJL-200 (JL1030)

ASTM Класс 25

9

Верхняя опора

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

9A

Уплотнение корпуса

Нержавеющая сталь

EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

ASTM CF8M (AISI 316 fuso)

10

Торцевое уплотнение
вала

Карбид кремния/графит/
EPDM





11

Уплотнительные кольца

EPDM





12

Защитный кожух муфты

Нержавеющая сталь

EN 10088-1-X5CrNi18-10 (1.4301)

AISI 304

13

Гильза вала и втулка вала

Карбид вольфрама





14

Втулка для диффузора

Графит





15

Заливные/сливные пробки

Нержавеющая сталь

EN 10 088-1-X5CrNiMo17-12-2 (1.4401)

AISI 316

15

Стяжные болты для
крепления корпуса насоса

Нержавеющая сталь

EN 10088-1-X17CrNi16-2 (1.4057)

AISI 316

ЭЛЕКТРОДВИГАТЕЛИ

  • Стандартные двигатели ESPA имеют значения КПД, которые могут относиться ко 2-му класссу энергоэффективности;
  • Асинхронный, короткозамкнутый двигатель типа «беличье колесо» (TEFC), в алюминиевом корпусе, с закрытой конструкцией и внешней вентиляцией;
  • Класс защиты IP55;
  • Класс изоляции F;
  • Характеристики в соответствии с EN 60034-1;
  • Стандартное напряжение:
    • Однофазное исполнение: 220-240 В, 50 Гц, двигатели до 1.5 кВт - со встроенным автоматическим повторным включением после срабатывания тепловой защиты.
      Для больших мощностей защита должна быть предусмотрена пользователем.
    • Трехфазное исполнение 220-240/380-415 В, 50 Гц
      • двигатели до 3 кВт; 380-415/660-690 В, 50 Гц
      • двигатели свыше 3 кВт: защита от перегрузки должна быть предусмотрена пользователем;

Типы применяемых двигателей: 2-х полюсные:

  • Однофазные: ESPA SM (до 1,5 кВт) ESPA LM (свыше 1,5 кВт)
  • Трехфазные: ESPA SM (до 2,2 кВт)
    ESPS LM (свыше 2,2 кВт) 4-х полюсные:
  • ESPA LM.
    Двигатель охлаждается вентилятором в соответствие
    с EN 60034-6.
    Для двигателей до серии IM 100 клеммная коробка изготовлена из технополимера ABS и свыше данной серии из сплава алюминия.
    Кабельный сальник имеет стандартные размеры сечений для двигателей SM в соответствие с EN 50262 (метрическая резьба), и для двигателей LM в соответствие с DIN 46255 (мелкошаговая резьба).

СЕРИЯ XVM 66
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 2900 ОБ/МИН

ТИП
НАСОСА

P2
kW

P2
HP

l/min
m3/h

0
0

500
30

600
36

700
42

750
45

900
54

1000
60

1200
72

1300
78

1417
85

XVM66 01/1

4

5.5



23.8

21.4

20.7

19.9

19.4

17.8

16.6

13.3

11.2

8.3

XVM66 01

5.5

7.5



29.2

25.8

24.8

23.8

23.3

21.8

20.7

17.9

16.1

13.5

XVM66 02/2

7.5

10



47.5

42.6

41.2

39.5

38.6

36

32.9

26.4

22.2

16.4

XVM66 02/1

11

15



54.2

49.6

48.2

46.7

45.8

42.9

40.6

34.8

31.2

26.2

XVM66 02

11

15



60.4

55.7

54.4

52.8

52

49.3

47.1

42

38.9

34.7

XVM66 03/2

15

20



78.4

71.6

70

67

66

62

58

49

43.3

35.3

XVM66 03/1

15

20



84.7

77.8

76

74

71

68

65

56

51

44

XVM66 03

18.5

25



91.4

84.7

83

81

79

75

71

64

60

53.5

XVM66 04/2

18.5

25



108.9

99.6

97

94

91

86

82

70

63

52.8

XVM66 04/1

22

30



115.2

105.9

103

100

99

93

89

78

71

61.8

XVM66 04

22

30



121.6

112.5

110

107

105

100

96

86

79

70.8

XVM66 05/2

30

40



139.1

127.5

124

120

118

111

106

92

83

70.4

XVM66 05/1

30

40



145.6

134

131

127

125

118

111

99

91

79.5

XVM66 05

30

40



152

140.4

137

133

131

125

119

107

99

88.5

XVM66 06/2

30

40



169.5

155.6

152

147

144

136

129

113

103

88.1

XVM66 06/1

30

40



176

162

158

153

151

143

136

111

111

97.2

XVM66 06

37

50



182.4

168.5

164

160

158

150

143

128

119

106.2

XVM66 07/2

37

50



199.9

183.7

179

174

171

161

153

134

122

105.8

XVM66 07/1

37

50



206.4

190.1

185

180

177

168

160

142

131

114.9

XVM66 07

45

60



212.8

196.5

192

187

184

174

167

150

139

123.9

XVM66 08/2

45

60



230.3

211.8

206

200

197

186

177

156

142

123.5

XVM66 08/1

45

60



236.8

218.2

213

207

204

193

184

163

150

132.6

XVM66 08

45

60



243.2

224.6

219

213

210

199

191

171

159

141.6

СЕРИЯ ХVМ66, РАЗМЕРЫ И ВЕС, 2900 ОБ/МИН

Вертикальные многоступенчатые насосы серии XVM66 07/2F370T 400/690, Арт. 140881

Версия типа - F: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316/чугун

ТИП
НАСОСА

ДВИГАТЕЛЬ
РАЗМЕРЫ (мм)
ВЕС (кг)

кВт

ТИПО-
РАЗМЕР

L1

L2

D1

D2

M

ФЛАНЕЦ
PN

НАСОС

ЭЛЕКТРО­
НАСОС

XVM66 01/1

4

112

554

335

197

164

180

16

66

92.7

XVM66 01

5.5

132

574

356

253

300

193

16

11

110.5

XVM66 02/2

7.5

132

664

356

253

300

193

16

11

119.2

XVM66 02/1

11

160

699

530

314

350

230

16

81

156

XVM66 02

11

160

699

530

314

350

230

16

81

156

XVM66 03/2

15

160

789

530

314

350

230

16

86

174

XVM66 03/1

15

160

789

530

314

350

230

16

86

174

XVM66 03

18.5

160

789

530

314

350

230

16

86

185

XVM66 04/2

18.5

160

879

530

314

350

230

16

92

191

XVM66 04/1

22

180

879

590

354

350

280

16

93

258

XVM66 04

22

180

879

590

354

350

280

16

93

258

XVM66 05/2

30

200

969

660

420

400

305

16

105

333

Версия типа – N: круглые фланцы, всасывающий и напорный патрубки расположены на одной линии («ин-лайн») AISI 316

ТИП
НАСОСА

ДВИГАТЕЛЬ
РАЗМЕРЫ (мм)
ВЕС (кг)

кВт

ТИПО-
РАЗМЕР

L1

L2

D1

D2

M

ФЛАНЕЦ
PN

НАСОС

ЭЛЕКТРО­
НАСОС

XVM66 05/1

30

200

969

660

420

400

305

16

105

333

XVM66 05

30

200

969

660

420

400

305

16

105

333

XVM66 06/2

30

200

1059

660

420

400

305

25

113

345

XVM66 06/1

30

200

1059

660

420

400

305

25

113

345

XVM66 06

37

200

1059

660

420

400

305

25

113

360

XVM66 07/2

37

200

1149

660

420

400

305

25

118

365

XVM66 07/1

37

200

1149

660

420

400

305

25

118

379

XVM66 07

45

225

1149

710

470

450

335

25

122

372

XVM66 08/2

45

225

1239

710

470

450

335

25

127

377

XVM66 08/1

45

225

1239

710

470

450

335

25

127

377

XVM66 08

45

225

1239

710

470

450

335

25

127

377
