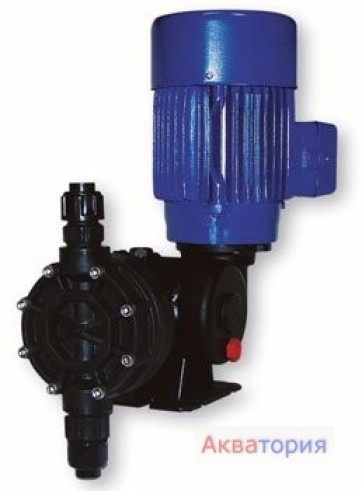

Диафрагменные насосы-дозаторы серия MS1 Модель MS1C138C, SS (21)

Диафрагменные насосы-дозаторы серия MS1 Модель MS1C138C, SS (21)

Производительность л/ч:

310,0

Диаметр поршня мм:

138

Двигатель насоса:

стандарт IP 55 0,18-0,25-0,37 кВт

Длина хода поршня:

6

Макс, давление:

10 БАР

По запросу

Описание

Диафрагменные насосы-дозаторы серия MS1 Модель MS1C138C, SS (21)

Насосы MS1 - диафрагменные насосы-дозаторы с пружинно-возвратным механизмом в алюминиевом корпусе.

Производительность л/ч:

310,0

Диаметр поршня мм:

138

Двигатель насоса:

стандарт IP 55 0,18-0,25-0,37 кВт

Длина хода поршня:

6

Макс, давление:

10 БАР


Модель Диаметр
мембраны
Длина хода
за импульс
(мм)
Импуль-
сы/мин
Производи-
тельность
(л/ч)
Максимальное
противодавление
Соединитильные размеры 3-фазный
двигатель
кВт
Вес
атм psi 21 31, 41, 42,
51, 52
SS316 PP SS316 PP SS316 PP
MS1C138C 138 6 116 310,07 7 101,5 101,5 3/4 g f 3/4 g f 0,37   (C4) 18,5 12,5



Диаметр
диафрагмы

ПП

A

В

С

Т

138

347

158

3/4 g.f

160

1" gf




Диаметр
диафрагмы

SS 316 L

A

В

С

Т

138

258

157

3/4 g.f

170

1" g.f


МАТЕРИАЛЫ КРЫШКИ НАСОСА



21

31

51

КРЫШКА НАСОСА

SS 316

ПВХ

ПП

ДИАФРАГМА

SS 316

ПТФЭ

ПТФЭ

КЛАПАНА

SS 316

ПИРЕКС

ПИРЕКС

ГНЕЗДА КЛАПАНОВ

SS 316

ПВХ

ПП

КОНТАКТ С ЖИДКОСТЬЮ
SS 316 или РР (стандарт).
ДИАФРАГМА ПТФЭ
Материалы, контактирующие с дозируемой жидкостью, перечислены в таблице «материалы крышки насоса» (спецматериалы под заказ).
МАКС. ТЕМПЕРАТУРА ДОЗИРОВКИ
- крышка насоса SS 316:90° С
- крышка насоса ПП: 40° С
РЕГУЛИРОВКА РАСХОДА
Насосы могут быть оборудованы электроприводом, работающем на 4-20 мА

Инструкции по установке
