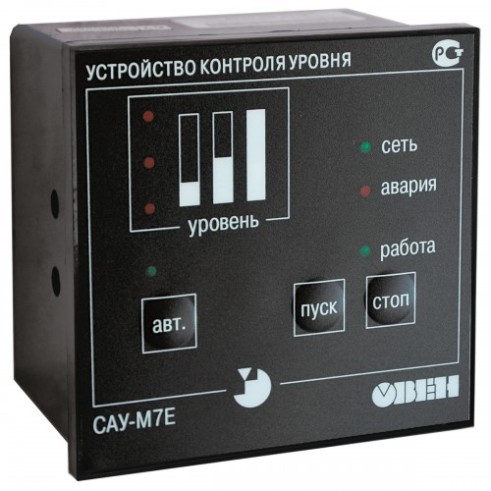

Реле контроля уровня Овен САУ-М7Е регулятор уровня жидкости

Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п. Функциональные возможности Контроль уровня жидких или сыпучих материалов по трем датчикам Подключение широкого спектра датчиков уровня (кондуктометрических, поплавковых, бесконтактных выключателей и др.) Работа в режиме заполнения или опорожнения резервуара Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.) Сигнализация об аварийном переполнении или осушении резервуара Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
По запросу

Описание

Реле контроля уровня Овен САУ-М7Е регулятор уровня жидкости

Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.
Функциональные возможности

Контроль уровня жидких или сыпучих материалов по трем датчикам
Подключение широкого спектра датчиков уровня (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
Работа в режиме заполнения или опорожнения резервуара
Ручной или автоматический режим управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
Сигнализация об аварийном переполнении или осушении резервуара
Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
Реле контроля уровня Овен САУ-М7Е регулятор уровня жидкости

Номинальное напряжение питания прибора

220 В частотой 50 Гц

Потребляемая мощность, не более

6 ВА

Допустимые отклонения напряжения питания от номинального значения

–15...+10 %

Количество каналов контроля уровня

3

Типы датчиков

кондуктометрические, поплавковые,

активные с выходными ключами n–p–n-типа, механические контактные устройства

Источник питания активных датчиков:



– напряжение источника питания

12±1,2 В

– максимальный ток нагрузки

50 мА

Количество встроенных выходных реле

2

Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле

8 А при 220 В 50 Гц (cos φ > 0,4)

Сопротивление жидкости, вызывающее срабатывание канала контроля

не более 500 кОм

Габаритные размеры и степень защиты корпуса:



– настенный Н

130×105×65 мм, IP44

– щитовой Щ1

96×96×70 мм, IP54 со стороны передней панели


 Условия эксплуатации

Температура окружающего воздуха

+5...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги)
