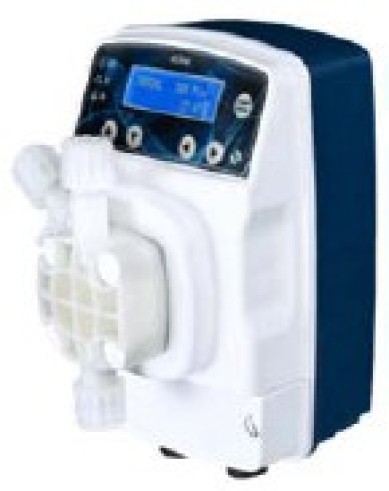

МЕМБРАННЫЕ СОЛЕНОИДНЫЕ ДОЗИРУЮЩИЕ НАСОСЫ Серия eOne MF 10 л/ч 12 бар Арт. PEU483954I (PEU483825E)

Многофункциональный цифровой насос пропорционального дозирования. Графический дисплей с подсветкой. Max. частота импульсов – 300 имп/мин. Потребляемая мощность – 26 Вт (варьируется в зависимости от противодавления). Релейный выход ON/OFF для аварийной сигнализации. Поддержка датчиков выходного потока и уровня (датчики в комплект не входят). 15 л/ч 4 бар
По запросу

Описание

МЕМБРАННЫЕ СОЛЕНОИДНЫЕ ДОЗИРУЮЩИЕ НАСОСЫ Серия eOne MF 10 л/ч 12 бар Арт. PEU483954I (PEU483825E)

настенное крепление внешние размеры 131x200x117 мм

Версия Производительность
при противодавлении
Тип
головки
Исполнение
л/ч бар
1504

10

11,8

14,3

12

6

2

I PVDF
Керамика

Многофункциональный цифровой насос пропорционального дозирования.
Графический дисплей с подсветкой. Max. частота импульсов – 300 имп/мин.
Процедура калибровки конкретного импульса для специфических нужд.
Режимы дозирования: 1 Manual (Ручной) ON/OFF; варианты регулировки производительности: 0-100%, 0-300 имп/мин, 0-XX л/ч.
2 Пропорциональный: от импульсного расходомера – режимы: умножения 1xN, умножения с памятью 1xN(M), деления 1:N, функция 1 x ml (на каждый импульс от расходомера – насос выдаст запрограммированное количество «мл» (миллилитров) дозируемого реагента), функция 1 x L (на каждый импульс от расходомера – насос выдаст запрограммированное количество «л» (литров) дозируемого реагента),функция ml x m3 (насос принимает входящие импульсы от расходомера и считает прохождение 1 м3 жидкости через расходомер, после чего – насос выдаст запрограммированное количество «мл» (миллилитров) дозируемого реагента); функция PPM (насос-дозатор выполнит необходимые расчеты и выдаст точное количество ppm (промилле: частей на миллион), установленное при программировании); режим 4-20 mA. Включаемые/отключаемые функции защиты: UNDERLOAD – контроль отсутствия дозируемого реагента в линии забора; OVERLOAD – контроль превышения допустимого противодавления в системе; FLOW SENSOR – датчик выходного потока, контролирует выход дозируемого реагента из головки насоса. ALARM – сигнализация переполнения буфера памяти в режимах 1xN(M) и PPM (слишком большое количество полученных импульсов от расходомера). Потребляемая мощность – 26 Вт (варьируется в зависимости от противодавления). Релейный выход ON/OFF
для аварийной сигнализации. Поддержка датчиков выходного потока и уровня (датчики в комплект не входят).

МЕМБРАННЫЕ СОЛЕНОИДНЫЕ ДОЗИРУЮЩИЕ НАСОСЫ Серия eOne MF

eOne – совершенно новое поколение мембранных дозирующих насосов в сравнении с подобными устройствами, представленными на рынке дозирующего оборудования.

eOne - дозирующий насос с интеллектуальным управлением процесса дозирования

Передовая серия eOne представляет собой новую эру в развитии производства дозирующего оборудования. Технические характеристики обеспечивают надежное и эффективное решение в сферах химического дозирования и обработки воды.

В насосе eOne реализована новая схема управления с запатентованной микроэлектронной технологией. Новый алгоритм работы насоса позволяет управлять электромагнитом в «умном» режиме, регулируя количество потребляемой мощности, в соответствии с рабочим противодавлением в системе.

Наш инновационный насос-дозатор серии eOne знаменует собой существенное изменение в выпускаемом ассортименте дозирующего оборудования ETATRON DS. В рамках принятых обязательств по защите окружающей среды - новый насос eOne обеспечивает снижение потребления электроэнергии более чем на 60%, в сочетании с улучшенной производительностью и надежностью для постоянного и точного дозирования.

В насосах серии eOne реализованы функции защиты для линий забора и сброса химического реагента.
Данные функции позволяют активировать сигнализацию и отключить процесс дозирования при
обнаружении любых изменений:
- в линии забора реагента (недогрузки), такие как: недостаток химреагента в канистре, неисправность или засор клапана забора, повреждении шланга забора реагента;
- в линии сброса реагента, такие как: повреждение шланга подачи реагента, высокого противодавления в системе (перегрузки) или препятствия, неисправность или засор клапана впрыска реагента.

ЭВОЛЮЦИЯ ЭЛЕКТРОМАГНИТА
Наиболее важным результатом исследований, произведенных инженерами ETATRON DS, стал новый электромагнит, который является краеугольным камнем инновационных насосов дозаторов серии eOne. Новаторское развитие привело к значительному сокращению размера и веса электромагнита без ущерба для производительности насоса.

Основные характеристики электромагнита заключаются в следующем:
• Новая геометрия
• Малые размеры и небольшой вес
• Повышение эффективности
• Усиленный пистон с пружиной возврата
• Высокая частота инъекций насоса, до 300 имп/мин
• Уменьшение рабочей температуры

В ДИАПАЗОНЕ ДОПУСТИМОГО ПРОТИВОДАВЛЕНИЯ, ВРЕМЯ АКТИВАЦИИ ЭЛЕКТРОМАГНИТА ОСТАЕТСЯ ФИКСИРОВАННЫМ (100 МСЕК.), ЧТО ПОЗВОЛЯЕТ НАСОСУ ВЫПОЛНЯТЬ ПОСТОЯННОЕ И ТОЧНОЕ ДОЗИРОВАНИЕ ПРИ ЛЮБОЙ ЧАСТОТЕ ХОДА

БЛАГОДАРЯ ЗАПАТЕНТОВАННОЙ ТЕХНОЛОГИИ КОНТРОЛЯ РАБОТЫ ЭЛЕКТРОМАГНИТА, ДОЗИРУЮЩИЕ НАСОСЫ СЕРИИ eOne

ОСНОВНЫЕ ОСОБЕННОСТИ ДОЗИРУЮЩИХ НАСОСОВ СЕРИИ eOne (за исключением модели BASIC):

- Высокая частота впрыска реагента - до 300 имп/мин.
- Производительность до 30 л/ч, противодавление до 20 бар
- Система контроля изменения выходного потока по отношению к колебаниям противодавления в системе
- Система регулирования потребляемой мощности, в зависимости от противодавления в системе. Насосы серии eOne
потребляют на 60% меньше мощности (обычное потребление – 26 Вт. при максимальной производительности)

Результат работы системы выражается в следующих преимуществах:
• Постоянный объем впрыска в течение долгого времени
• Энергосбережение
• Уменьшение рабочей температуры насоса (в том числе электромагнита)
• Уменьшение износа механических и электрических частей, что увеличивает срок службы и степень надежности
насоса-дозатора

- Режим пропорционального дозирования 1:1 от импульсного расходомера (один принятый импульс от расходомера = 1
инжекции насоса)
- UNDERLOAD (недогрузка) – сигнализация на линии забора реагента: отсутствие жидкости в головке насоса из-за
опустошения резервуара и(или) повреждения шланга забора и (или) неисправность (засорение) клапана забора и т.д.
- OVERLOAD (перегрузка) – сигнализация на линии сброса реагента: повышенное давление в головке насоса из-за
препятствий в линии нагнетания и (или) неисправность (засорение) клапана впрыска и (или) вследствие превышения
противодавления в системе (превышение давления больше, чем указано в технических характеристиках насоса).
- Универсальное входное напряжение от 100 до 250 В 50/60 Гц.
- Поддержка датчика уровня реагента.
- Класс пылевлагозащиты: IP65.

ОСНОВНЫЕ ОСОБЕННОСТИ ДОЗИРУЮЩИХ НАСОСОВ СЕРИИ eOne – модель BASIC:
- Максимальная частота впрыска до 180 имп/мин.
- Двойная шкала регулировки производительности 0-100% и 0-20%
- Производительность до 5 л/ч, противодавление до 10 бар
- Режим пропорционального дозирования 1 к 1 от импульсного расходомера
- Универсальное входное напряжение от 100 до 250 В 50/60 Гц.
- Максимальная потребляемая мощность – 32 Вт.
- Поддержка датчика уровня реагента.
- Класс пылевлагозащиты: IP65.

ВНЕШНИЕ РАЗМЕРЫ

МЕМБРАННЫЕ СОЛЕНОИДНЫЕ ДОЗИРУЮЩИЕ НАСОСЫ Серия eOne

КОМПЛЕКТ ПОСТАВКИ ДОЗИРУЮЩИХ НАСОСОВ
1 шт. – мембранный дозирующий насос
4 м.п. – шланг забора из гибкого ПВХ
2 м.п. – шланг сброса из напорного ПЭ
1 шт. – клапан забора реагента
1 шт. – клапан впрыска реагента
1 шт. – паспорт - инструкция
