Фильтры ARIES с верхним краном (TP) в комплекте с насосм, ARIES 300 6TP с IRIS 400M моноблок

Фильтры ARIES с верхним краном (TP) в комплекте с насосм, ARIES 300 6TP с IRIS 400M моноблок

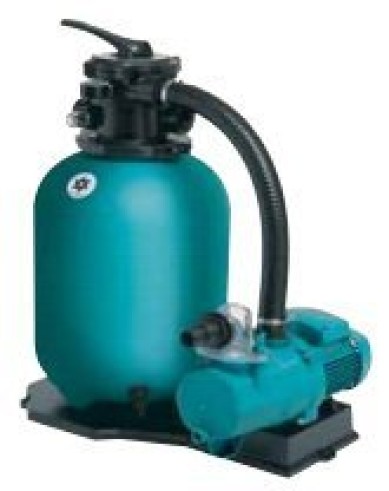

Напольные песковые фильтровальные установки состоят из фильтра, выполненного из высококачественного композитного материала, установленного на литую платформу в комплекте с насосом фирмы ESPA, манометром и 6-ти позиционным краном для переключения режимов работы системы. Предназначены для очистки воды в бассейнах от механических загрязнений.
По запросу

Описание

Напольные песковые фильтровальные установки состоят из фильтра, выполненного из высококачественного композитного материала, установленного на литую платформу в комплекте с насосом фирмы ESPA, манометром и 6-ти позиционным краном для переключения режимов работы системы. Предназначены для очистки воды в бассейнах от механических загрязнений.
В качестве фильтрующего элемента используется засыпка из специально просеянного кварцевого песка с размерами гранул 0,4 - 0,8 мм.

ESPA ARIES TP

Диаметр
фильтра

Рекомендуемая
производ-сть

Рекомендуемый
вес песка

ARIES 300 6TP с NIPER 1 350M моноблок

300 мм

до 4 м3

25 кг

ARIES 300 6TP с IRIS 400M моноблок

ARIES 350 6TP с NIPER 1 350M моноблок

350 мм

до 6 м3

35 кг

ARIES 350 6TP с IRIS 500M моноблок

ARIES 450 6TP с IRIS 500M моноблок

450 мм

до 8 м3

75 кг

ARIES 450 6TP с SILEN 30M моноблок

ARIES 550 6TP с IRIS 750M моноблок

550 мм

до 12 м3

125 кг

ARIES 550 6TP с IRIS 1000M моноблок

ARIES 550 6TP с SILEN 50M моноблок

ARIES 650 6TP с SILEN 100M моноблок

650 мм

до 17 м3

235 кг

ARIES 650 6TP с SILEN 100 моноблок

ARIES 650 6TP с SILEN 2 50M моноблок

Фильтры ARIES с верхним краном (TP) в комплекте с насосм, ARIES 300 6TP с IRIS 400M моноблок



А

В

С

D

Е

Ø

ARIES 300 6TP

-

735

224

551

611

300

ARIES 350 6TP

-

735

258

551

611

350

ARIES 450 6TP

-

832

330

648

708

450

ARIES 550 6TP

-

832

440

648

708

550

ARIES 650 6TP

-

1076

550

796

855

650

ARIES 550 6LT

884

706

440

318

377

550

ARIES 650 6LT

984

875

550

364

423

650

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОНОБЛОКОВ ДЛЯ БАССЕЙНОВ

Модель
фильтра

Диаметр
фильтра

Максималь­
ный объем
бассейна при средней
нагрузке

Рекомендуе-
мая произво­
дительность, м3/час

Диаметр
на входе
в насос

Диаметр
на выходе
из крана

Размеры:
длина,
ширина,
высота,
см

Рабочая
площадь
фильтра

Рекомен­
дуемый
вес
песка

Пример­
ный
вес без
песка и
насоса

для
частных
бассей­
нов

для
обще­
ствен­
ных
бассей­
нов

СЕРИЯ ARIES

ARIES 300 с NIPER 1 350M моноблок

300 мм

28 м3

13 м3

до
4 м3

5

38 мм

1,1/2"

ТР: 58х35х77

0,07 м2

25 кг

15 кг

ARIES 300 с IRIS 400M моноблок

4

50 мм

ARIES 350 с NIPER 1 350M монобло

350 мм

42 м3

20 м3

до
6 м3

5

38 мм

1,1/2"

ТР: 64х35х77

0,10 м2

35 кг

17 кг

ARIES 350 с IRIS 500M моноблок
6
50 мм

ARIES 450 с IRIS 500M моноблок

450 мм

56 м3

26 м3

до
8 м3

6

50 мм

1,1/2"

ТР: 69х35х85

0,16 м2

75 кг

21 кг

ARIES 450 с SILEN 30M моноблок

9

ARIES 550 с IRIS 750M моноблок

550 мм

84 м3

40 м3

до
12 м3

10

50 мм

1,1/2"

ТР: 85х55х85
LT: 85х88х73

0,24 м2

125 кг

24 кг

ARIES 550 с IRIS 1000M моноблок

13

ARIES 550 с SILEN 50M моноблок

12

ARIES 650 с SILEN 100M моноблок

650 мм

120 м3

56 м3

до
17 м3

17

50 мм

1,1/2"

ТР: 90х55х98
LT: 90х98х89

0,33 м2

235 кг

32 кг

ARIES 650 с SILEN 100 моноблок

17

ARIES 650 с SILEN 2 50M моноблок

15

63 мм

ПРИМЕЧАНИЕ: Принятая скорость фильтрации воды не более 50 м3/ч на 1м2 песка. Объемы бассейнов указанные
в таблице приблизительны. Для точных расчетов необходимо руководствоваться данными СНиП и санитарных требований.

Рекомендации по выбору производительности фильтровальных установок для частных бассейнов
Таблица минимальной продолжительности одного цикла циркуляции (t) в зависимости от объёма бассейна (V) и его нагрузки

Нагрузка бассейна

Объем бассейна

до 30 м3

30-50 м3

более 50 м3

малая
средняя
большая

t=54
t=44
t=34

t=64
t=54
t=4n

t=74
t=64
t=54

Формула: Q=V/t (м3/ч)
Q - минимальная производительность в м3/ч;
V - объём бассейна в м3;
t - время циркуляции в часах
Малая нагрузка - менее 4 членов семьи, мало дополнительных посетителей, мало деревьев, растений и источников пыли вблизи бассейна.
Средняя нагрузка - 4-5 членов семьи, дополнительно 1-3 посетителя, степень воздействия окружающей среды и растений с колебаниями по времени года.
Большая нагрузка - более 6 членов семьи, соответственно больше дополнительных посетителей бассейна, повышенное влияние окружающей среды.
